維修服務項目西門子驅動電源維修6SL3120-2TE21-8AA0系統屏顯示報警380500修理
發布者:變頻器維修部 來源:上海仰光電子工程部 發布時間:2021-3-29

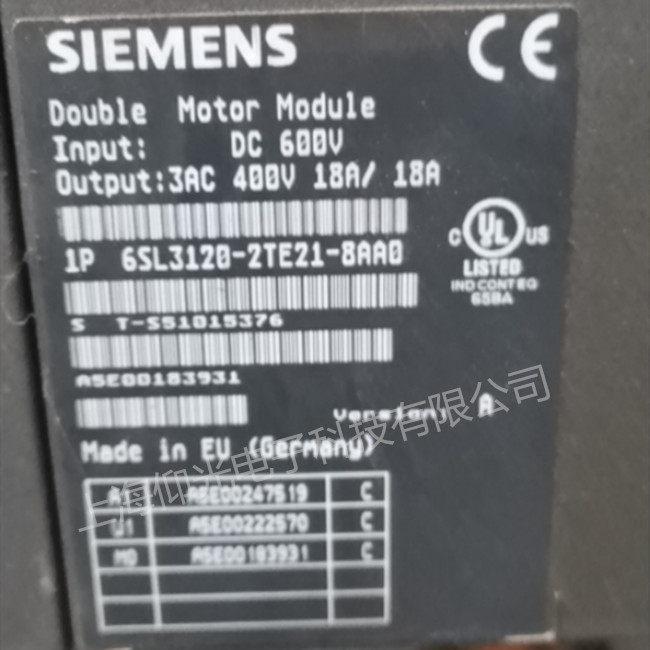

專業維修西門子數控系統6SL3120-2TE21-8AA0驅動器常見故障:上錯電,溫度故障 接地故障,功率部件故障,燒保險,跳閘,炸機,欠壓,過流,無直流輸出,黃燈不亮,指示燈全不亮,紅燈亮,帶不動輔助,電路板燒毀,輸出給定指令無工作,顯示報警準備未緒,伺服驅動故障,編碼器報警,DP通訊故障,X軸故障,Y軸不工作,Z軸無使能,系統報380500,30021,31885,30020,7930,f07016,702844維修,故障207841代碼,不能正常工作,不穩定,故障230027,F(xiàn)07901故障維修,

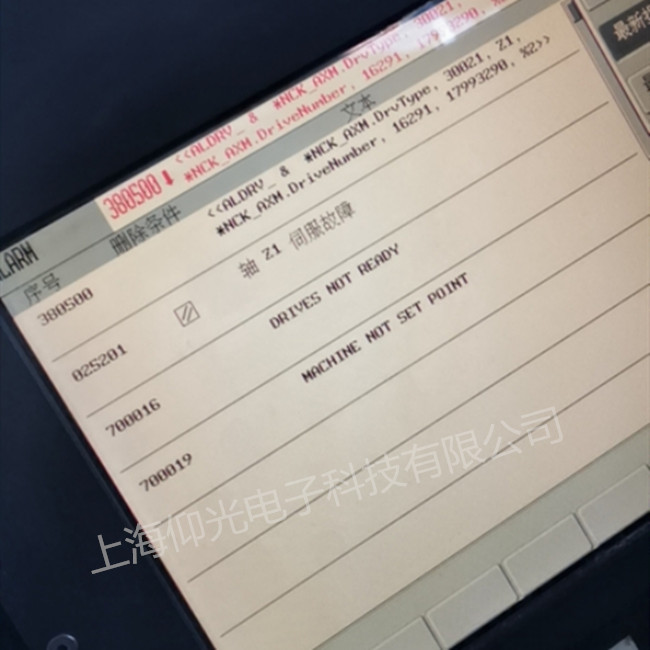

西門子系統操作屏顯示報警代碼380500原因:
操作面板上的顯示屏上報警代碼380500,內容為Profibus 代碼501之類的報警
380500 Profibus DP:故障驅動%1 編碼%2值%3 時間%4
說明 %1=軸
%2=驅動的故障代碼(P824)
%3=驅動的故障值(P826)
%4=驅動的故障時間(P825)
驅動的故障存儲器的內容。
反應 顯示報警。
解決 對于故障代碼/故障值,參見驅動文獻。
程序繼續 報警會與報警起因一起消失。無需其它操作。
501 電流量測量回路錯誤
原因
1. 平整過的電流量(P1254,電流監控時間常數)大于功率模塊允許電流的1.2倍(P1107)。
2. 當轉子位置識別有效時,超出了允許的電流閾值。
3. 電流調節器的P-放大系數(P1120)設置的太大。
措施
電機/調節器數據不正確
- 當轉子位置識別有效時檢測P1019(電流轉子位置識別),必要時減小
- 降低電流調節器(P1120)的P-放大系數,檢查電流調節器適配(P1180, P1181, P1182)
- 更換控制模塊
- 更換功率模塊
應答
上電
停止反應
可參數化
原因
1. 平整過的電流量(P1254,電流監控時間常數)大于功率模塊允許電流的1.2倍(P1107)。
2. 當轉子位置識別有效時,超出了允許的電流閾值。
3. 電流調節器的P-放大系數(P1120)設置的太大。
措施
- 電機/調節器數據不正確
- 當轉子位置識別有效時檢測P1019(電流轉子位置識別),必要時減小
- 降低電流調節器(P1120)的P-放大系數,檢查電流調節器適配(P1180, P1181, P1182)
- 更換驅動模塊
應答
上電
停止反應
可參數化
引起380500報警的原因很多,建議進行以下檢查:
1.總線插頭的撥位開關是否在正確位置。
2.總線(紫色線)連接是否有斷開,可打開插頭檢查線頭及連線的通斷。
3.驅動器故障也會引起此報警。(更換備件排查故障)
IO板正常情況下第一塊是1和4處ON位,第二塊只有4處ON位。調整后,機床顯示正常。
報300500故障
25201 軸U0私服故障
300504 軸U0驅動1電機變頻器出錯
21612 通道1軸U0/U0 VDI信號‘伺服使能’位移時被復位
20005 通道1軸U0/Z1逼近參考點失敗
按故障復位后消掉部分故障 剩余為
檢查配電室模塊情況發現U軸/U1軸 驅動模塊亮紅燈報警
可縮小故障范圍,初步判定為
1,驅動模塊故障
2,編碼器線路故障
3,U軸電機編碼器故障
4,U軸減速箱機械卡死故障。
接下來開始逐項排查
1,在機床軸參數U1界面屏蔽U1軸編碼器,30200(1)改為 0,NCU REST重啟后,報警代碼消失
按回參考點,除U軸無動作外,可正常回參。使用手輪手動調整U軸電機,當轉動到0.03MM左右,就會出現上述報警。機床參數30200(0)改回 1,重啟回參,繼續出現上述報警。
2,檢查私服驅動,未發現異常,如高溫,線路燒斷的異味,異響等,但為了保險起見,我還是在備件庫重新領了一臺新的換上,重啟通電,回參考點,還是出現了上述報警。
3,檢查線路,為了方便起見,將X1軸電機的編碼線拆下,與U1軸對掉互換,伺服驅動端也要互換,重新送電,回參考點,繼續報警。
