維修服務項目LENZE輪茨變頻器維修的常見故障及處理方法
發布者:伺服驅動器維修部 來源:上海仰光電子科技有限公司 發布時間:2021-4-2

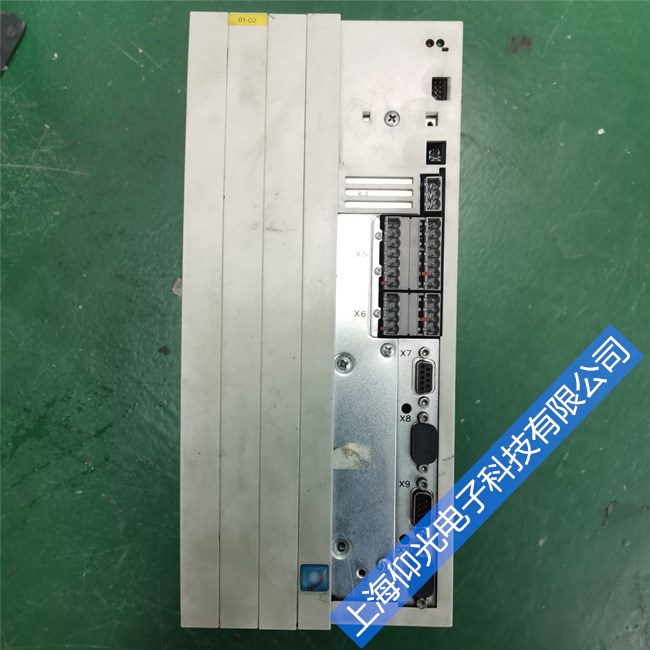

LENZE輪茨變頻器維修的常見故障及處理方法
以下我們就LENZE變頻器的一些常見故障做一些探討,供廣大用戶在使用和檢修中作為參考:
(1) 脈沖變壓器損壞 對于早期的如8100系列8300系列變頻器,我們比較常見的故障有開關電源損壞,其中多數為脈沖變壓器損壞,反映出來的現象為上電后機器無任何反應,控制端子無電壓。由于脈沖變壓器的骨架不容易拆開,給變壓器的修復造成了一定的困難,各變頻器品牌所使用脈沖變壓器的參數又不盡相同,給我們的繞制也帶來了一些困難,假如無配件來源,一般在這種情況下不易修復。由于此類機器市場相對較少我們就不做詳細討論。
(2) OC5故障 OC5故障應該是我們在8220/8240系列變頻器里面經常碰到一種故障現象。OC5為變頻器過載,過載檢測一般都是由霍耳傳感器來結束的,通過檢測UV兩相的電流,再由兩輸入或門COMOS電路來判斷變頻器是否過載。OC5的故障點通常為傳感器的損壞,以及門電路的損壞引起的,霍耳傳感器容易受環境的影響,而發生工作點的漂移,門電路常由于工作電壓以及輸入信號的沖擊而損壞。更換損壞器件應該就能夠排除此類故障。
(3) 輸出缺相 輸出缺相也是我們經常會碰到的故障之一。我們都知道在缺相狀態下是無法拖動三相交流異步電機的,在拖動電機的情況下還會出現過流報警,脫開電機后測量3相輸出電壓,往往是3相輸出電壓相差比較大,這時候首先應該檢查功率模塊是否損壞,驅動波形是否正常。在LENZE 8240系列變頻器中經常會碰到現象是驅動電路無電壓。開關電源是一個必須檢查的電路,8240系列變頻器與其它變頻器的不同之處是驅動電源不是直接由開關電源供給的,驅動電路和開關電源之間帶有隔離。所以我們還必須檢查隔離變壓器是否有問題。排除以上故障應該可以確定驅動電路的電源是否正常。
(4) 開關電源故障 在8200系列通用變頻器的維修中我們會經常碰到開關電源損壞。故障點主要有功率開關管的損壞,以及開關電源控制電路的損壞。開關管的損壞較容易更換,原型號晶體管及其替換晶體管都能夠買到,控制電路出現故障后修復相對比較復雜,此類型機器的控制電路元器件都是集成于絕緣陶瓷片上,不易更換,需要有一定的經驗以及維修技巧。
(5) 變頻器散熱引起的故障 散熱板分離散熱技術也是LENNZE變頻器的一個很大賣點,大家都知道常規變頻器都是有冷卻風扇散熱,但有些場合使用了散熱風扇后經常成為變頻器的一個常見故障點。這種現象主要在紡織工廠比較多見。紡織工廠空氣中的棉絮和化纖經常堵塞風扇,引起變頻器故障報警。LENZE變頻器的散熱板分離散熱技術恰恰解決了這個問題。但我們也會碰到客戶在使用一段時間后出現變頻器帶不起重載的現象,從我們的經驗分析也有可能是由于變頻器的散熱問題引起的,由于散熱的不充分,元器件更易老化,損耗更快。一般在這種情況下,更換老化器件就能解決此問題。此外,在實際應用中我們也可以依據變頻器的發光二極管的狀態判斷一下變頻器的狀態及故障,特別是在沒有面板的情況下這種判斷辦法更方便。一般在綠燈亮,紅燈滅的情況下是在控制面板的操作狀態下。綠燈閃爍,紅燈亮則是操作面板禁止控制。綠燈滅,紅燈一秒閃爍,此時變頻器為故障狀態。
(6)故障判斷
1、整流模塊損壞
通常是由于電網電壓或內部短路引起。在排除內部短路情況下,更換整流橋。在現場處理故障時,應重點檢查用戶電網情況,如電網電壓,有無電焊機等對電網有污染的設備等。
2、逆變模塊損壞
通常是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后,測驅動波形良好狀態下,更換模塊。在現場服務中更換驅動板之后,須注意檢查馬達及連接電纜。在確定無任何故障下,才能運行變頻器。
3、上電無顯示
通常是由于開關電源損壞或軟充電電路損壞使直流電路無直流電引起,如啟動電阻損壞,操作面板損壞同樣會產生這種狀況。
4、顯示過電壓或欠電壓
通常由于輸入缺相,電路老化及電路板受潮引起。解決方法是找出其電壓檢測電路及檢測點,更換損壞的器件。
5、顯示過電流或接地短路
通常是由于電流檢測電路損壞。如霍爾元件、運放電路等。
6、電源與驅動板啟動顯示過電流
通常是由于驅動電路或逆變模塊損壞引起。
7、空載輸出電壓正常,帶載后顯示過載或過電流
通常是由于參數設置不當或驅動電路老化,模塊損壞引起。
(7)故障劃分
變頻器故障監測劃分
1、狀態故障監測:直流過/久壓、直流過流、交流過流、速度偏差過大、接地故障、缺相等。
2、硬件故障檢測:電流板故障、觸發板故障、IGBT故障、脈沖發生器故障等。
3、系統故障監測:Watchdog故障、系統參數異常、時鐘故障等。
4、通訊故障監測:TIMEOUT、OVERRUN等。
5、電源故障監測:當控制電源過高/過低時報警。
通用變頻器的維修,上門服務!
