發布者：變頻器維修部    來源：上海仰光電子工程部     發布時間：2021-4-6

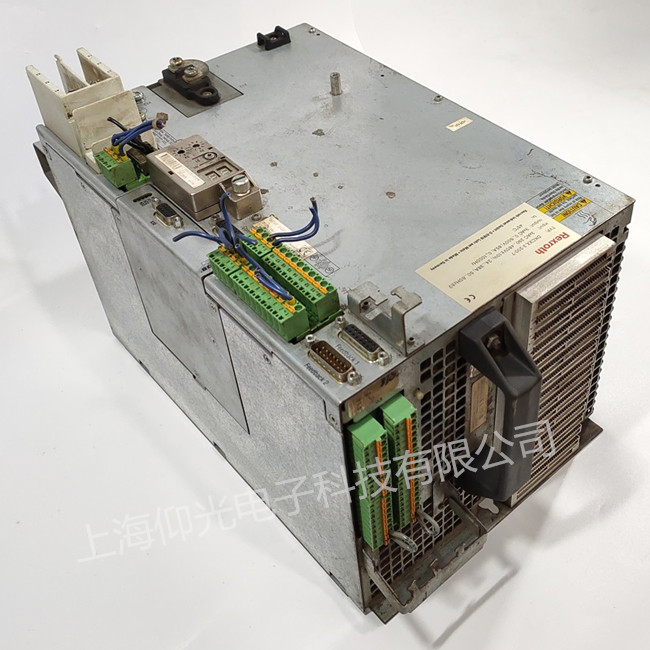

  力士樂伺服驅動器維修報警代碼如下：

故障代碼：f2018
故障描述：驅動器溫度故障
對策：
（1）降低環境溫度；
（2）檢查柜內冷卻裝置；
（3）清洗驅動器內部風扇；
（4）驅動器內部溫度傳感器故障，更換 hcs 功率部分。
10、故障代碼：f2019 f2022
故障描述：電機溫度報警 （s-0-0204 為溫 度限定參數）
對策：
（1）檢查機械是否有卡死導致電機過載發熱；
（2）檢查電機到驅動器的溫度電纜（x6-1、2）是否松動脫落；
（3）電機溫度傳感器故障，更換電機；
（4）驅動器溫度檢測回路故障，更換 hcs 功率單元。
11、故障代碼：f2820
故障描述：制動電阻報警
對策：
（1）減小減速度和速度命令值；
（2）更換制動電阻，增加阻值；
（3）hcs-檢查外部制動電阻 以及與驅動器的接線（x6-3、4） ；
（4）hmv-內部制動電阻故障，更換 hmv 電源模塊。
12、故障代碼：f2100
故障描述：不正常的訪問 fiash 內存，每一次修 改參數都立刻對 fiash 存儲， 造
成內 存溢出。
對策：
（1）將 s-0-0269 參數的 bito 置 1；
（2）使用 mmc 存儲卡。
13、故障代碼：f2074
故障描述：電機當前位置超出絕對編碼器監視窗口，斷電時的位置與重新上電后 的
位置偏差太大，超過了監視窗口 值 p-0-0095。
對策：復位重啟或者重新建立位置參考點。
14、故障代碼：f2048
故障描述：電機內的電池耗盡
對策：更換電機后蓋內側的電池
15、故障代碼：f2008
故障描述：電機類型改變， 下載了一個新的參數文件到驅動器，或者驅動器第一次
上電，s-0-0141（電機類型）與當前 的電機不一致。
對策：直接復位即可
16、故障代碼：f8070
故障描述：外部 24v 故障
對策：檢查 24v 電源和接線
17、故障代碼：f8069
故障描述：內部-15v 直流出錯，內部有+24v 轉 -15v 電路，它出現故障或內部的集
成芯片短路。
對策： 更換 hcs 或 csb
18、故障代碼：f8060
故障描述：過流報警，驅動器內部電流超出最大的允許電流
對策：如大功率管沒有問題，則驅動器的電流檢測回路有問題， 給予更換。
19、故障代碼：f8838
故障描述：制動電阻過流
對策：
（1）減小減速度和速度命令值；
（2）更換制動電阻，增加阻值；
（3）hcs-檢查外部制動電阻以及與驅動器的接線（x6-3、4） ；
（4）hmv-內部制動電阻故障，更換 hmv。
20、故障代碼：f8102
故障描述：驅動器硬件和 firmware 不匹配，檢 hcs 功率單元故 查 firmware 版本
， 障，給予更換。
對策：上海仰光電子力士樂驅動器維修
21、故障代碼：f8078
故障描述：速度環報警
對策：
（1）電機動力線相序接反；
（2）速度環參數優化；
（3）由于用戶自行拆裝電機的編碼器（對同步電機） ，送力士樂校整；
（4）電機編碼器壞，送修更換編碼器；
（5）外部機械過重或卡死；
22、故障代碼：f4001
故障描述：光纜環通訊錯誤，光纜環通訊的同步出現錯誤，
對策：
（1）檢查光纜、光纜卡接頭；
（2）更換 csb 控制單元；
23、故障代碼：f8022
故障描述：電機編碼器信號弱
對策：電機編碼器回路故障，檢查可能出現的三個地方：電機編碼器，反饋線 及 csb
的編碼器反饋口。
24、故障代碼：“bb”不能切換到“ab”
故障描述：（不能整流產生直流）
對策：檢查外部 380v，如確認有輸入則需更換 hcs 功率單元。
25、故障代碼：p0 或者 p1,切 換不到 p2,bb
故障描述：光纜環通訊故障
對策：（1）檢查光纜、光纜卡接頭； （2）更換 csb 控制單元；
26、故障代碼：顯 示 “l(fā)oader”
故障描述：firmware 錯誤
對策：需要重新燒制或更換，類似于 dkc 顯示“..”
“l(fā)oader”

  DKC故障診斷1診斷信息F和診斷信息E的說明
1.1錯誤診斷信息
FF205凸輪軸故障
F207切換至未初始化運行模式
F208UL電機類型已變
F209PL裝載參數默認值
F211DISC-Error（1#錯誤）
F212F212F212DISC-Errorno.2（2#錯誤）DISC-Errorno.3（3#錯誤）DISC-Errorno.4（4#錯誤）
F217未接冷卻風扇
F218放大器過熱關機
F219電機過熱關機
F220制動電阻器過載關機
F221電機溫度監控器故障
F223停止軸時的初始化過程錯誤
F224超過制動時間
F226功率部分欠電壓
F228過大偏差
F229編碼器1故障：象限錯誤
F230超過編碼器1信號頻率
F236位置反饋的差值過大
F237位置指令的差值過大
F238實際速度值的差值過大
F242編碼器2故障：信號幅度錯誤
F245編碼器2故障：象限錯誤
F246超過編碼器2信號頻率
F248電池電壓過低
F249主驅動器編碼器故障：信號太小
F250目標位置預置內存溢出
F252主驅動器編碼器故障：象限錯誤
F253增量編碼器仿真：脈沖頻率太高
F260指令電流極限關閉
F262狀態輸出口出現外部短路
F267內部硬件同步錯誤
F269電機制動器釋放過程中錯誤
F276編碼器超出允許的窗口
F277電流測量補償錯誤
F281主回路故障
F288EMD模塊固件升級過程中出現錯誤
F291EMD模塊超時
F292EMD模塊過熱
F294Ecox客戶端超時
F296Ecox客戶端數量不準確
F297Ecox客戶端錯誤
F386電源模塊沒有就緒信號
F401雙MST故障關機
F402雙MDT故障關機
F403通信階段關機
F404階段前進過程中出現錯誤
F405階段后退過程中出現錯誤
F406階段切換無就緒信號
F407主通信初始化過程中的錯誤
F411雙SST故障關機
F434緊停E-STOPF629超過正行程極限
F630超過負行程極限
F634緊停E-STOP
F643探測到正行程極位開關
F644探測到負行程限位開關
F811換算偏置無法確定
F812在換算過程中移動越程
F822編碼器1故障：信號幅度錯誤
F843編碼器2故障：信號幅度錯誤
F845編碼器2故障：象限錯誤
F850看門狗協處理器
F860過流：功率部分有短路
F870+24v直流錯誤
F873電源驅動部分故障
F878速度環錯誤
F880經過優化的換算偏置錯誤
1.2報警診斷信息
EE211DISC-#1報警
E212E212E212DISC-#2報警DISC-#3報警DISC-#4報警
E217冷卻風扇轉速太慢
E221報警電機溫度監控有故障
E225電機過載
E226功率部分欠電壓
E247插補速度=0
E248插補加速度=0
E249定位速度＞=S-0-0091E250驅動器過熱預報警
E251電機過熱預報警
E252制動電阻器過載預報警
E253目標位置超出行程范圍
E254未回零
E255進給倍率S-0-108=0
E256轉矩限制=0
E257連續電流限制活動
E258選定的處理塊未編程
E259指令速度限制活動
261連續電流限制預報警
E263速度指令值＞極限S-0-0091
E264目標位置超過數字范圍
E267硬件同步有故障
E269制動器的制動轉矩太低
E281主回路故障
E288EMD模塊固件升級活動EMD模塊超時EMD模塊欠電壓Ecox客戶端數量不準確
E289等待Ecox服務器端掃描
E291E293E296
E386電源模塊無就緒信號
E408MDT數據存儲器A無效編址
E409AT數據存儲器A無效編址
E410客戶端未被掃描或地址為
0E411雙SST故障
E825功率部分過電壓
E826功率部分欠電壓
E829超過正位置極限
E830超過負位置極限
E831在點動過程中達到位置極限
