發布者：變頻器維修部    來源：上海仰光電子工程部     發布時間：2021-7-19

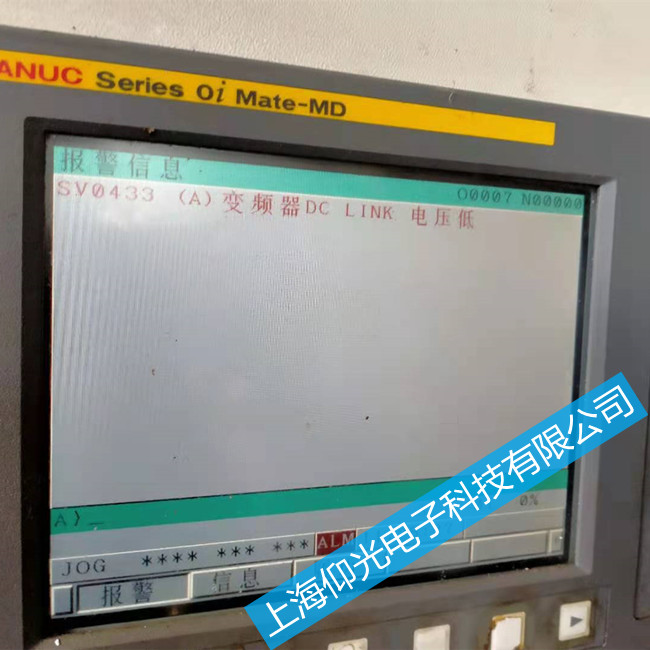

  發那科系統報433故障講解：
SV0433 變頻器 DC LINK 電壓低

報警原因：伺服放大器或者共同電源電壓下降。

排查思路：

1測量強電實際電壓情況是否低于強電要求電壓范圍。
2檢測是否存在急停斷開然而因空氣開關，接觸器等異常導致強電未接通。
3可能跟隨SV0364等報警出現，解決其他報警，問題解除。

SV0434 逆變器控制電壓低

報警原因：放大器控制電源電壓低于要求。

排查思路：測量控制電源電壓，排查外圍控制電路拉低電壓原因

SV0435 逆變器 DC LINK 低電壓

報警原因：伺服放大器 DC LINK 電壓下降。

排查思路：

1首先排查放大器上各接線針腳是否接錯，線纜是否良好。
2排查放大器本身問題。

SV0436 軟過熱繼電器報警（OVC）
報警原因：系統內部計算電機使用情況，超過當前負載所能連續使用的時間，系統防止電機損壞的保護性報警。

排查思路：

1排查電機固有參數。
2電機抱閘線圈是否打開。
3電機動力線與反饋線排查。
4加大參數P1620、P1621等時間常數。
5調整機械或者計算電機大小，排查負載過大原因。

SV0437 變頻器輸入回路過電流
報警原因：共同電源存在過電流流入輸入電路現象。

排查思路：

1重新插拔放大器側板。
2更換放大器側板。

  發那科數控系統放大器故障的檢測：
       發那科數控系統檢測通電實測第5腳電壓-140V,第6腳電壓+140V。由運算放大器處于放大狀態時反相輸入端和同相輸入端虛短的原理可知,此運放第1、2腳電壓應該相等。遂逐個將6個運算放大器的電源腳及第1腳測量一遍,其中6個運放有5個第腳電壓都是0V,這符合運算放大器的規律,而測量剩下那一個運放的第1腳電壓時讀數為6.7V且不穩定,會跳動,同時測第10腳電壓也在跳動,顯然這不科學!不符合運算放大器的虛短特點,判斷此運算放大器已必壞無疑。放大器普通、高性價比并可堪一用的放大器就數OP07了。遂在電路板上核對電源腳位及同相反相輸入端,皆與OP07吻合,權且將此放大器當做OP07。因?yàn)檎{(diào)整可調電阻不能使顯示改變,所以嘗試別的方法去略微減小電流取樣放大倍數。

  發那科數控系統放大器的故障中減小電流的方法：
       減小發那科數控系統放大器電流的方法有兩種：方法之一是改變W型的金屬條取樣電阻,但是這很難控制,方法之二,改變反饋電阻的大小從而改變整體放大倍數。OP07與外接電阻組成反相放大器,找到此芯片取樣電流輸人與2腳之間連接電阻與6腳的反饋電阻RA12,標稱1.5kQ,1%,實測為1.505k,符合精度。根據反相放大器原理,電壓放大倍數與反饋電阻大小成正比,所以只要將反饋電阻RA12適當減小就可達到目的,而在RA12上并聯某個阻值的電阻,并聯后的阻值就會減小。
