發布者：伺服驅動器維修部    來源：上海仰光電子科技有限公司     發布時間：2021-8-6

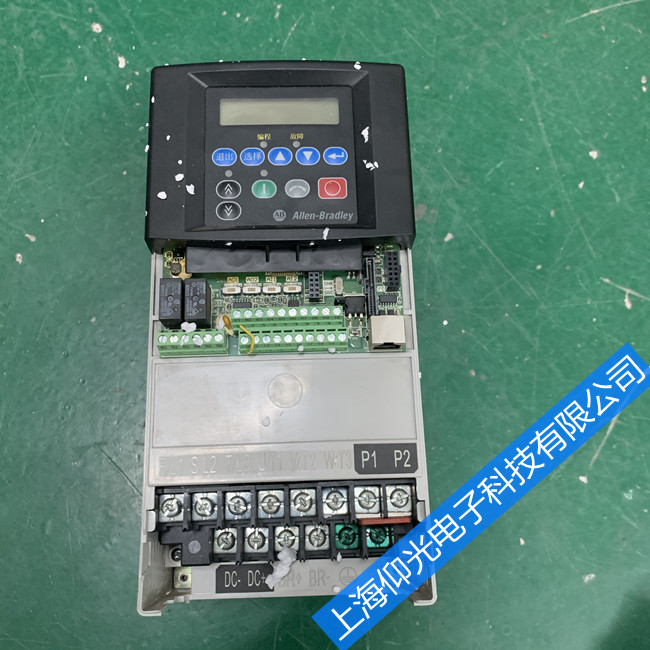

AB變頻器維修，可修復AB變頻器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等；

AB變頻器常見故障及維修實例

(1)起動時，一升速就跳毛病。這是過電流十分嚴重的現象。主要原因有：霍爾壞、負載短路、機械部位有卡住、電動機的轉矩過小等。

　　(2)上電就跳，這種現象一般不能復位。主要原因有：電流檢測電路壞、霍爾壞、模塊壞、驅動電路壞。

　　(3)起動時并不妥即跳閘而是在加快時跳閘。主要原因有：加快時間設置太短、電流上限設置太小、轉矩補償(V/F)設定較高。

　　實例：一臺SVF-EV-G22/P30T4-X變頻器上電就跳E006。

　　剖析與修理：開機蓋沒有發現任何燒壞的跡象，丈量模塊基本判別沒有問題。拔掉三只霍爾時，經檢測發現有一只霍爾損壞。替換后變頻器正常運轉。

　　此為霍爾損壞后的信號輸出，正常的信號輸出應為方波。

　　過壓現象：

　�。�1）停機時，報E009。主要原因有：減速時間太短或制動電阻及制動單元有問題。

　�。�2）上電時，報E009。主要原因?yàn)椋褐绷鳈z測電路呈現問題。

　　實例：一臺SVF-G7-G15/P18.5T4B變頻器在上電時跳E009。

　　剖析與修理；上電時發現跳E009毛病后，首先要判別檢測的電壓和實踐的電壓是否一致，此刻測得實踐電壓為560V，而檢測到的電壓到達799.8V。替換操控板發現檢測電壓仍舊為799.8V。由此可以判別直流檢測電路呈現毛病。直流檢測電路上除去分壓電阻，最主要的就是IC。替換IC后，發現檢測的直流電壓變成560V。E009毛病消失，變頻器正常作業。

　　　輸出不平衡現象：

　　輸出不平衡一般表現為電機抖動，轉速不穩。

　　（1）模塊一相損壞或驅動電路一相損壞會報E014缺相毛病。

　�。�2）霍爾或電流檢測電路呈現毛病會報E014缺相毛病。

　　實例：一臺SVF-EV-G55/P75T4-X變頻器起動后報E014。

　　剖析與修理；翻開機器開始查看逆變模塊沒發現問題，丈量6路驅動電路也沒發現毛病，波形輸出均正常。帶上負載起動后頻率未到達50Hz就報E014毛病。停機后，拔掉霍爾線，帶上1.5kw小電機再次測驗，發現此次未報毛病，且電壓平衡，電流正常。此刻，確定為霍爾線或霍爾問題。替換霍爾后，變頻器未報毛病正常運轉。

　　過載現象：

　　過載包含電機過載和變頻器過載。

　�。�1）功率、電流參數設置不妥會導致報過載。

　　（2）現場負載過重、機械部位卡住會導致報過載。

　　實例：一臺SVF-EV-G3.7/P5.5T4B-X變頻器在運轉時經常跳E011。

剖析與修理：據客戶反映這臺機器原來是用于3.7kw的電機上，現在改用于5.5kw的電機上。參數也沒有重新設置過，所以問題有或許出在參數上，經查看額定電流設置為3.7kw電機的額定電流，且未改G/P型。設置好參數后能正常運轉，但主張客戶購買大一檔變頻器運用。
