發布者：mzx    來源：上海仰光     發布時間：2021-11-23

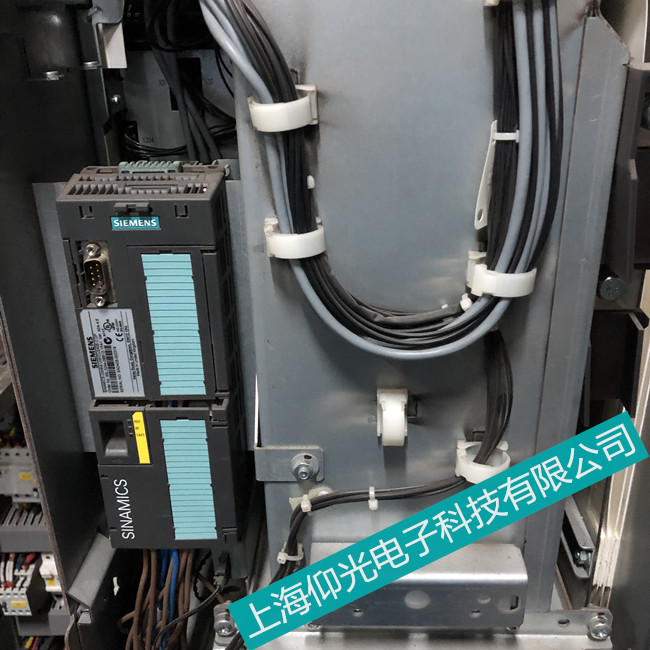

西門子變頻器過電壓、欠電壓故障維修
一、變頻器過電壓、欠電壓故障保護（F0002、F0003）
大家使用變頻器最常見的可能就是過電壓問題了，過電壓問題最常見的原因是電機處在發電狀態，產生的能量無法及時的消耗造成的。欠電壓問題最常見的就是電源缺相了。當然，西家變頻器都有相應的保護功能，其缺省反應為OFF2停車。

二、變頻器過壓、欠壓保護的必要性
電壓檢測電路，是變頻器故障檢測電路中的一個重要組成部分；在變頻器主回路中，由于整流橋、IGBT濾波電容等器件本身的耐壓所限，不能超過器件本身的工作范圍，如果超出，可能導致整機性能下降、器件老化加快、甚至出現炸機情況，所以電壓檢測環節必不可少。

三、電壓檢測原理
１、針對變頻器的過壓、欠壓保護回路，一般設計在主回路的直流側，按照六脈動整流，直流母線電壓為交流進線電壓的1.35倍，通過檢測直流母線電壓能反映交流供電情況。
２、主回路中，經串聯電阻分壓，采樣給CU進行處理，進而計算直流母線電壓情況，做出相應的反應。。
３、通過電壓檢測模塊（VSM10），可以實現對交流電參量的監測。

四、引發變頻器過電壓故障的幾個因素
１、設計選型不當引發的過電壓問題：
      ①位能性負載下放，沒有配置制動單元、制動電阻，或者沒有配置能量回饋單元 ，導致直流母線電壓升高，直至故障保護。
      ②機械負載本身就是一個“偏心”機構，設備運行中，導致電機出現被反拖情況，導致變頻器過電壓。
      ③變頻器輸出側電纜超出變頻器允許長度，由于電纜分布電容的影響，電壓反射造成變頻器過電壓。
      ④變頻器輸出側選配了不合適的濾波器件， 導致變頻器過電壓。
      ⑤變頻器輸出側裝有開關器件，變頻器運行過程中，開關有動作情況。
２、調試不當引發的過電壓問題：
      ①電機減速時間設定過短，導致過電壓；由于某些負載機械慣性大，如果減速時間過短， 變頻器輸出的頻率下降很快，造成電機轉子的實際轉速大于電機旋轉磁場的轉速，電機工作于發電狀態，通過變頻器主回路的IGBT反并聯二極管回饋到直流母線，導致直流母線電壓升高，如果沒有配備制動單元，或者無法回饋電網，將導致直流母線電壓升高，最終發生過電壓故障。
      ②位能性負載下放，抱閘邏輯打開、關閉時機不合適， 導致過電壓。
      ③收放卷控制工藝，放卷電機由于被反拖出現過電壓情況。
      ④大功率通風機運行中，管道閥門突然變化情況，導致變頻器過電壓。
      ⑤皮帶機控制，速度給定不合適，出現的被拖電機變頻器過壓現象。
      ⑥多變頻器、多電機同時驅動一臺車， 速度給定不合適、加減速時間不一致，導致變頻器過電壓。
      ⑦禁止了最大直流電壓控制器功能，比如在變頻器降速過程中， 如果變頻器出現過電壓趨勢，此時如果最大直流電壓控制器是激活狀態，變頻器會自動延長降速時間，等直流母線電壓恢復正常后繼續降速。
      ⑧硬件安裝了制動單元、制動電阻，但是沒有輸入制動電阻功率P219， 相當于制動電阻沒有開通。
      ⑨電機名牌數據設置不正確，也可能導致過電壓。
3、外圍器件故障引發的過電壓問題：
      ①電網波動、或者電網側其他設備引起的操作過電壓。
      ②電機絕緣損壞，出現繞組接地情況，也可能導致過電壓。
      ③變頻器輸出側電纜、接線端子松動，導致變頻器過電壓。
      ④變頻器輸出側的濾波器工作異常，導致變頻器過電壓。
      ⑤電機拖動大慣性負載，在啟動前，電機軸自由旋轉，電機在升速過程中，實際轉速高于同步轉速，電機處于回饋狀態，導致過電壓。
