維修服務項目ABB變頻器常見故障維修分析
發布者:mzx 來源:上海仰光 發布時間:2021-12-2

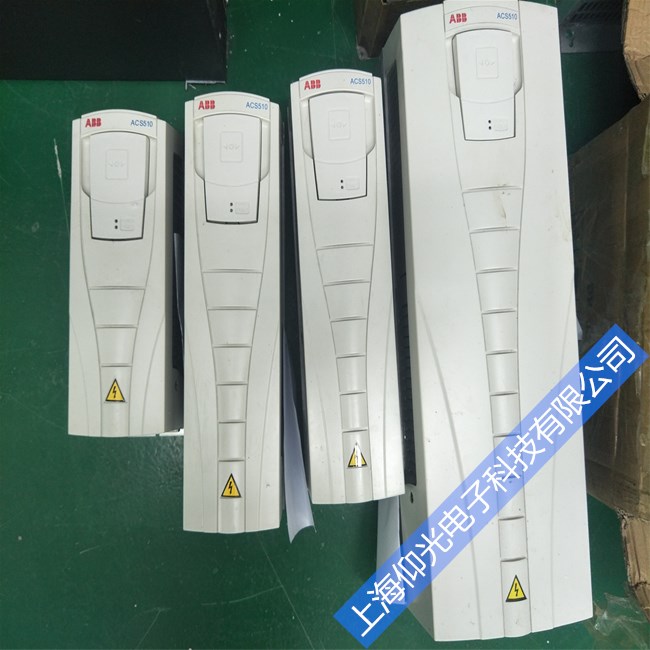

ABB變頻器常見故障維修分析
1 ABB變頻器控制電路故障
主要包括主控制電路板、開關電源板、功率變換器、濾波電容等控制電路的故障。該故障主要表現為+5v、+12v直流開關電源電路燒壞、整流橋濾波電容擊穿、中間直流回路故障、igbt功率變換器因過熱燒壞、控制電路板輸出繼電器燒壞、驅動電路故障、充放電電路故障等。
2 變頻器冷卻直流風扇的故障
風扇屬于易損件,對連續工作的場合,其工作壽命一般為2~5年,但由于油田生產場合多數在野外,受風沙、鹽堿等不良環境影響,直流風扇的故障是油田應用變頻器故障最頻繁的一個。同時,由于變頻器品牌和型號較多,各種變頻器所選擇的直流風扇的額定電流和大小也各不相同,不能實現相互通用,這給現場維修工作帶來較大不便。
3 大容量濾波電容故障
對長期連續運行的變頻器一般情況下,應2~5年更換維護一次大容量濾波電容,否則就容易出現電容故障。電容故障主要因擊穿產生漏液、鼓包等現象,達不到平滑直流的工作要求。
4 控制器操作面板故障
該故障多數故障特征為操作面板無顯示或操作鍵失靈故障,現場變頻器故障維修主要有操作面板與主機連接線斷路、操作面板接頭松動、操作鍵老化以及操作鍵操作鎖定等原因引起。
5 變頻器外圍控制電路器件的故障
變頻器本身無故障,但外部控制電路發生故障。主要表現有交流接觸器、各種繼電器、空氣開關、plc、諧波抑制器、變頻柜散熱交流風扇、保險熔斷絲、現場顯示儀表和報警電路器件等控制電路器件的故障。
6 變頻器安裝位置不合理、變頻柜整機設計不合理
主要表現在變頻柜整機內部過于狹窄,散熱通風效果差,導致散熱不良;部分變頻器工作環境惡劣,變頻柜內風沙和塵土集聚較多,嚴重影響變頻器正常運行,甚至造成停機故障;變頻柜散熱導流交流風扇屬于易損件,使用壽命一般為2年左右,尤其在夏天,由于部分變頻柜安裝在野外或者室內的周圍環境溫度較高的場所,通風散熱系統一旦不暢,就會引起變頻器過熱停機報警頻發等現象的發生。
7 功率不匹配,造成“小馬拉大車”問題而產生的變頻器故障
由于變頻器節能改造投入時生產工藝條件要求,變頻器在低功率下運行,考慮到投入資金成本,當時選擇了變頻器功率小于電機額定功率,但隨著生產運行參數的變化,需要在較高頻率下運行,就出現了“小馬拉大車”問題,最終導致變頻器長時間在過負荷下運行,而產生主控電路故障,不能正常運行。如用于孤東油田一號聯合站的污水外輸泵和三號聯合站污水提升泵的3臺變頻器,以及新灘油田kd18號油氣水處理站用于注水泵的1臺abb變頻器等。
