發布者：mzx    來源：上海仰光     發布時間：2022-1-7

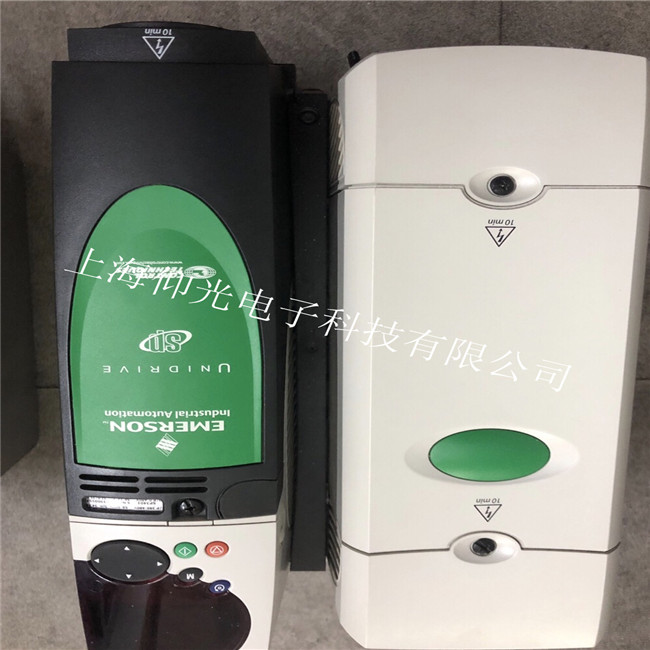

艾默生變頻器控制板顯示故障代碼E010維修
1、顯示E010:
上電顯示E010,霍你壞。運行顯示E010,模塊壞。
當變頻器一上電就顯示E010,應是電流檢測電路本身有故障了。即變頻器還沒有運行,沒有電流輸出,但電路已檢測到有輸出電流了。小功率機常是TL082C壞,大功率機常是霍爾壞。到底U V W哪相電流有問題?可用如下方法判斷:用表的mv檔紅接IU,IV,IW的測試點,正常應為0 ,如果哪個點偏高(例如+ 10)或偏低(例如一10) , 就是對應相電流有問題。
例IV= 1000mv , V相霍爾壞。當變頻器上電顯示正常, -按運行就顯示E010,模塊壞的可能性最大。哪相模塊壞,可用.如下方法判斷:上電，直流檔紅接“十”,黑分別接U V W ,正常都應為5-10V ,如其中-相偏高很多,此相模塊壞。
2、輸出不平衡:
如測IPM和光耦,電阻都是好的，-般是光耦的性能變差了, 對應更換即好。當然,控制板, IPM也有壞的。判斷IPM是上橋壞還是下橋壞,可用如下方法判斷:上電并按運行,直流檔紅接"十" ,黑分別接UV W ,正常都應為210V ,如其中-相為0,下橋壞。直流檔黑接”-”,紅分別接U V W ,正常都應210V,如其中-相為0，上橋壞。
3、絕緣或耐壓不過:
(1 )散熱器不平,頂壞IGBT。
(2) 硅脂中有硬的異物(如錫渣) , 頂壞IGBT。
(3) 制動管下絕緣膜破或陶瓷片裂。
(4) 大功率機絕緣柱不良。
(5) 單板上接地電容不良。一次對二次耐壓不過:驅動板光耦不良。
4、EV2000健盤 :顯示4個8和全部燈亮(較暗) : 插座CN1第二排左至右第二腳虛焊。
5、控制板無顯示維修四步曲:
(1)電壓。
(2)晶振。
(3)復位信號。
(4)重寫軟件。
6、控制板無顯示但繼電器吸合:
繼電器吸合說明控制板工作正常,只是顯示信號沒有到鍵盤而已。常見是與鍵盤插座CN3相連的L 1或電阻虛焊,也有外協廠裝錯電阻的。
7、 TD2100控制板故障處理:
E001,E019測0C電壓只有0V,正常為5V : U24 LMV393壞。風扇不轉: U5壞。E016 : EEPROM錯誤U3壞。變頻器輸入側空開跳閘合不上: Q1壞。上電POFF或4個8 : 5V短路, U2燒焦:把U2拆下,測5V是否短路?如不短路了, CPLD U2壞;如還有部分短路,但阻值由10多歐變到了400多歐,再把U24拆下,阻值變到了0.7K到0.9K為正常。如還短路,報廢。缺水1.2(FOR )測不過:與WL相關的Q4,Q5壞。
