發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2022-2-21

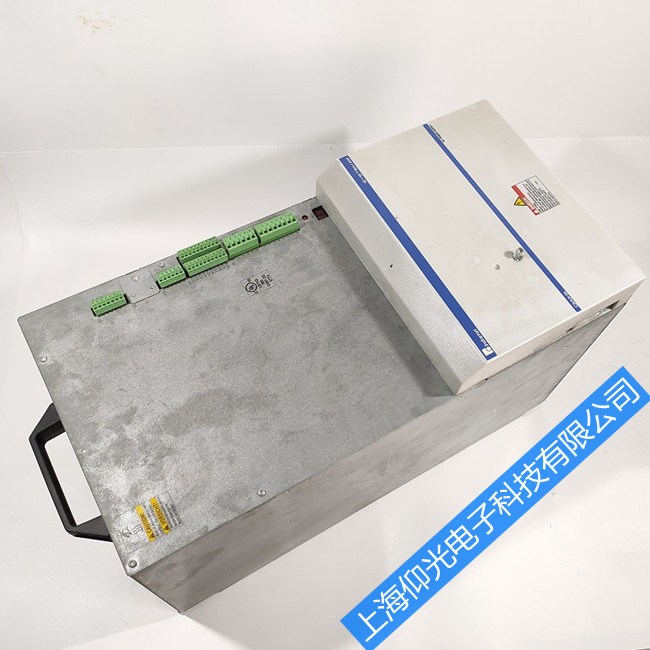

瓦爾特數控機床力士樂驅動器維修故障診斷說明

：

一、診斷信息F、與診斷信息E的說明：

1.1錯誤診斷信息

FF205凸輪軸故障

F207切換至未初始化運行模式

F208UL電機類型已變

F209PL裝載參數默認值

F211DISC-Errorno.1（1#錯誤）

F212F212F212DISC-Errorno.2（2#錯誤）DISC-Errorno.3（3#錯誤）DISC-Errorno.4（4#錯誤）
F217未接冷卻風扇

F218放大器過熱關機

F219電機過熱關機

F220制動電阻器過載關機

F221電機溫度監控器故障

F223停止軸時的初始化過程錯誤

F224超過最大制動時間

F226功率部分欠電壓

F228過大偏差

F229編碼器1故障：象限錯誤

F230超過編碼器1最大信號頻率

F236位置反饋的差值過大

F237位置指令的差值過大

F238實際速度值的差值過大

F242編碼器2故障：信號幅度錯誤

F245編碼器2故障：象限錯誤

F246超過編碼器2最大信號頻率

F248電池電壓過低

F249主驅動器編碼器故障：信號太小

F250目標位置預置內存溢出

F252主驅動器編碼器故障：象限錯誤

F253增量編碼器仿真：脈沖頻率太高

F260指令電流極限關閉

F262狀態輸出口出現外部短路

F267內部硬件同步錯誤

F269電機制動器釋放過程中錯誤

F276絕對編碼器超出允許的窗口

F277電流測量補償錯誤

F281主回路故障

F288EMD模塊固件升級過程中出現錯誤
F291EMD模塊超時

F292EMD模塊過熱

F294Ecox客戶端超時

F296Ecox客戶端數量不準確

F297Ecox客戶端錯誤

F386電源模塊沒有就緒信號

F401雙MST故障關機

F402雙MDT故障關機

F403通信階段關機

F404階段前進過程中出現錯誤

F405階段后退過程中出現錯誤

F406階段切換無就緒信號

F407主通信初始化過程中的錯誤

F411雙SST故障關機

F434緊停E-STOPF629超過正行程極限

F630超過負行程極限

F634緊停E-STOP

F643探測到正行程極位開關

F644探測到負行程限位開關

F811換算偏置無法確定

F812在換算過程中移動越程

F822編碼器1故障：信號幅度錯誤

F843編碼器2故障：信號幅度錯誤

F845編碼器2故障：象限錯誤

F850看門狗協處理器

F860過流：功率部分有短路

F870+24v直流錯誤

F873電源驅動部分故障

F878速度環錯誤

F880經過優化的換算偏置錯誤

1.2報警診斷信息

EE211DISC-#1報警

E212E212E212DISC-#2報警DISC-#3報警DISC-#4報警
E217冷卻風扇轉速太慢

E221報警電機溫度監控有故障

E225電機過載

E226功率部分欠電壓

E247插補速度=0

E248插補加速度=0

E249定位速度＞=S-0-0091E250驅動器過熱預報警
E251電機過熱預報警

E252制動電阻器過載預報警

E253目標位置超出行程范圍

E254未回零

E255進給倍率S-0-108=0

E256轉矩限制=0

E257連續電流限制活動

E258選定的處理塊未編程

E259指令速度限制活動

261連續電流限制預報警

E263速度指令值＞極限S-0-0091

E264目標位置超過數字范圍

E267硬件同步有故障

E269制動器的制動轉矩太低

E281主回路故障

E288EMD模塊固件升級活動EMD模塊超時EMD模塊欠電壓Ecox客戶端數量不準確

E289等待Ecox服務器端掃描

E291E293E296
E386電源模塊無就緒信號

E408MDT數據存儲器A無效編址

E409AT數據存儲器A無效編址

E410客戶端未被掃描或地址為

0E411雙SST故障

E825功率部分過電壓

E826功率部分欠電壓

E829超過正位置極限

E830超過負位置極限

E831在點動過程中達到位置極限

E834緊停E-STOP

E843正限位開關活動

E844負限位開關活動

E881主回路故障

E886電源模塊沒有準備好信號

力士樂伺服驅動器維修、力士樂電源模塊維修、博世力士樂驅動器維修、博世力士樂電源模塊維修、博世力士樂控制器維修是慧博科技最擅長的維修項目，修復時間最快（加急1-2天），且更換元器件均為原裝正品。如您有力士樂驅動器維修需求可來電咨詢（010-62102007，13681157952-黃工，QQ1550296730）或帶故障驅動器來我公司進行考察與維修，我們將以高度的熱情，精湛的技術為貴單位排除一切因驅動器故障造成的諸多不便，竭盡全力保障生產順利地進行！

二、 診斷信息B、C、D和診斷信息A的說明：
2.1指令診斷信息B、C和D
B100指令釋放電機制動器
B101指令未使能
B200制動器檢查指令
B201只在驅動器使能時進行制動器檢查
B202在制動器嵌入過程中出現錯誤
B203制動器制動轉矩太低
B300后備工作內存過程指令
C100通訊階段3轉換檢查
C101無效通信參數（S-0-0021）
C102通信參數極限錯誤（S-0-0021）
C104MDT的配置IDN不可配置
C105配置長度大于MDT最大長度
C106AT的配置IDN不可配置
C107配置長度大于AT最大長度
C108時間片參數大于Sercos循環時間
C109MDT（S-0-0009）中的數據記錄位置為偶數
C110MDT（S-0-0010）長度為奇數
C1111D9+記錄長度-1大于長度MDT（S-0-0010）
C112TNcyc（S-0-0001）或TScyc（S-0-0002）錯誤
C113TNcyc（S-0-0001）與TScyc（S-0-0002）的關系錯誤
C114T4大于TScyc（S-0-0002）-T4min（S-0-0005）
C115T2數值太小
C118MDT配置順序錯誤
C200通訊階段4轉換檢查
C201無效參數（S）（-＞S-0-0022）
C202參數極限錯誤（-＞S-0-0022）
C203參數計算錯誤（-＞S-0-0022）
C204電機類型P-0-4014不準確
C210要求反饋2（-＞S-0-0022）
C211無效反饋數據（-＞S-0-0022）
C212無效放大數據（-＞S-0-0022）
C213位置數據比例錯誤
C214速度數據比例錯誤
C215加速度數據比例錯誤
C216轉矩/力數據比例錯誤
C217反饋1數據讀取錯誤
C218反饋2數據讀取錯誤
C220反饋1初始化錯誤
C221反饋2初始化錯誤
C223最大范圍輸入值太高
C227模范圍錯誤
C234編碼器不能組合
C235負載側電機編碼器只可用于感應電機
C236要求反饋1（P-0-0074）
C238編碼器2功能錯誤（-＞S-0-0022）
C241必須為二進制編碼器分辨率
C242一個參數的多重配置（-＞S-0-0022）
C300指令設定絕對測量
C302未安裝絕對測量系統
C400切換至參數方式
C401驅動器使能時，不允許切換
C402只允許在沒有上位控制時
C500復位1類診斷，錯誤復位
C600驅動器控制的回零過程指令
C601只在驅動器使能時才能夠回零
C602距離回零開關-參考標記錯誤
C604絕對編碼器不能回零
C606未探測出參考標記
C700基本參數裝載
C702默認參數不可用
C703默認參數無效
C704參數不可拷貝
C800調入默認參數
C801參數默認值錯誤（-＞S-0-0021）
C802密碼鎖定
D300指令調整換算
D301驅動器未做好換算指令準備
D302電機轉矩/力太小，無法運動
D303指令啟動時驅動器處于控制狀態
D304偏置計算錯誤
D305驅動器使能被拒絕
D306系統斷電
D307驅動器不運動
D308無法調整異步電機
D309進入階段4
D310輸入主密碼
D311不能確定換算偏置
D312在換算過程中超過運動范圍
D500指令獲取標志位置
D501要求增量編碼器
D600取消回參考點過程指令
D700軸禁止指令
D701僅可在驅動器無使能時使用軸禁止指令
D800測量輪模式指令
D801測量輪不能運行
D900自動控制環調整指令
D901啟動要求驅動器使能
D902電機反饋數據無效
D903慣量檢測失敗
D904增益調整失敗
D905位移范圍無效，P-0-0166和P-0-0167
D906位移范圍超出
2.2狀態診斷信息A
A000通訊階段0
A001通訊階段1
A002A003A009通訊階段2通訊階段3SERCOS接口的自動波特率
檢測
A010驅動停止
A012控制和功率部分運行準備就緒
A013接通電源準備就緒
A100驅動器處于轉矩控制模式下
A101驅動器處于速度控制模式下
A102使用編碼器1的位置模式
A103使用編碼器2的位置模式
A104位置模式，無滯后，編碼器1
A105位置模式，無滯后，反饋2
A106驅動器控制的插補，編碼器1
A107驅動器控制的插補，編碼器2
A108驅動器控制的插補，無滯后，編碼器1
A109驅動器控制的初步，無滯后，編碼器2
A110速度同步，虛擬主驅動器
A111速度同步，真實主驅動器
A112相位同步，編碼器1,虛擬主驅動器
A113相位同步，編碼器2.虛擬主驅動器
A114相位同步，編碼器1.真實主驅動器
A116相位同步，無滯后，編碼器1,虛擬主驅動器
A117相位同步，無滯后，編碼器2,虛擬主驅動器
A118相位同步，無滯后，編碼器1,真實主驅動器
A128凸輪軸，編碼器1,虛擬主驅動器
A129凸輪軸，編碼器2,虛擬主驅動器
A130凸輪軸，編碼器1,真實主驅動器
A132凸輪軸，無滯后，編碼器1,虛擬主驅動器
A133凸輪軸，無滯后，編碼器2,虛擬主驅動器
A134凸輪軸，無滯后，編碼器1,真實主驅動器
A150驅動器控制的定位，編碼器
1A151驅動器控制的定位，編碼器1，無滯后
A152驅動器控制的定位，編碼器
2A153驅動器控制的定位，編碼器2，無滯后
A154編碼器1，驅動器受控的位置模式
A155編碼器1，無滯后，驅動器受控的位置模式
A156編碼器2，驅動器受控的位置模式
A157編碼器2，無滯后，驅動器受控的位置模式
A206數據處理塊模式，編碼器1
A207數據處理塊模式，無滯后，編碼器1
A208正向點動模式
A210數據處理塊模式，編碼器2
A211數據處理塊模式，無滯后，編碼器2
A218負向點動模式
A400自動的驅動器檢查和調整
A401驅動器減速至自動模式
A402驅動器處于自動模式
A800不明運行模式
