數控機床維修有警報故障的維修方法
1利用系統故障警報信息排查故障
每一臺數控銑床系統都有自診斷能力,當數控機床出現故障時,在展現器上展現有警報信息,有時在相應裝置上會展現警報指示,這時,只要根據機床操作手冊對這些警報信息進行分析,就可以排查出數控銑床的故障點。

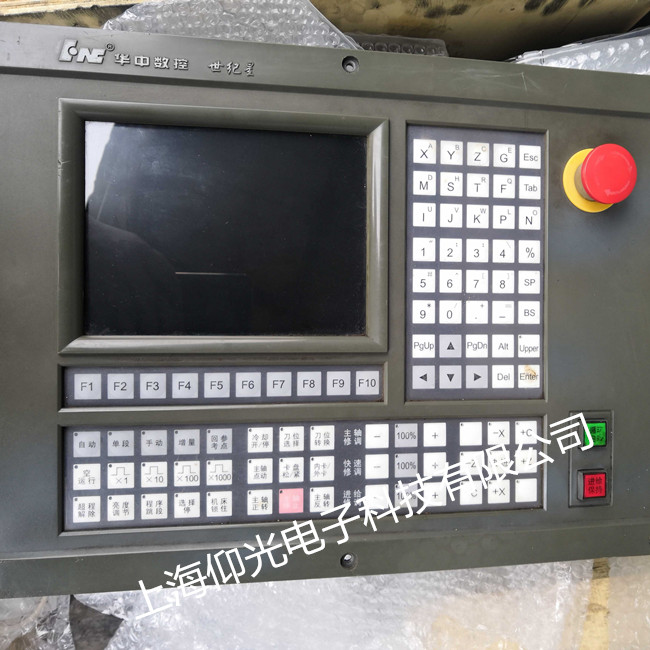

例如,國產華中數控銑床,維修者一步要認真向機床操作人員了解產生故障前的操作,錯誤的操作可以引起機床的警報。比如機床工作時,由于誤操作,沒有進行一開機床就回零,在操作過程中,展現器上會出現禁止軸移動,工作燈處于紅色等警報信息,此時,銑床處于不可操作狀態,點擊故障診斷按鈕功能鍵FS,進入故障展現頁面,可以看到系統提示X正向超程,此時按住超程解除按鈕,同時在機床面板上選擇手動或增量(手輪)向X軸負向移動退出超程位置。在實際操作時根據操作者操作不同方向出現X,Y,G軸的正向或負向超程,只需按住超程解除按鈕,同時用手動或手輪向相反方向移動即可退出超程位置。
由于數控機床集合了計算機在操作華中數控銑床的時候,出現急停,打開故障診斷按鈕,發現界面展現為41h跟隨誤差過大,此時查找數控銑床診斷說明書發現原因?yàn)椋孩贆z查機械負載是否合理;②檢查伺服驅動器動力電源是否正常;③檢查抱閘電機的抱閘情況;④檢查坐標軸參數中的較高快移速度是否超出了電機額定轉速;⑤檢查伺服驅動器內部參數的設置;⑥檢查電機每轉脈沖數是否正確;⑦檢查伺服檢測反饋電子齒輪比參數。說明書提出了七個問題,一個一個原因的查找,②④⑤⑥⑦由于機床己經穩定工作一段時間,這些原因可以排除,剩下了原因①和③,原因③的產生是由于長時間工作使抱閘電機過熱進行抱閘,此原因一旦排除,剩下原因①時,此時機床關閉5min后,重新啟動,回零,調節程序中加工參數,比如減少加工時的加工,使機床加工負載減小,警報消失,故障排除,在實際加工時根據不同的情況進行以上7個原因的分析。
2根據數控機床PLC梯形圖排查故障
數控機床上運用了PLC技術,數控機床的一些電路故障都可以通過分析PLC的梯形圖對故障進行診斷。
例如:華中數控銑床產生28號、29號警報。查找機床廠家提供的說明書中的電器線路圖,再查看警報說明書,知道產生此警報的原因是輸入信號X1.5始終高電平,從而發現是數控機床的潤滑油路警報。順著這一線索,查看機床的PLC程序,PLC內部程序無法給出輸出信號Y2.1沒有Y2.1的輸出信號,則繼電器ICAS不吸合,無法正常工作。為了解決這一故障,進一步查出X1.5輸入信號來源于一個測油位浮子給出的電磁感應信號,發現潤滑系統的油浮子損壞,換元件即刻故障排除。
