維修服務項目三菱數控系統開機后常見故障報警及排除
發布者:mzx 來源:上海仰光 發布時間:2022-5-4

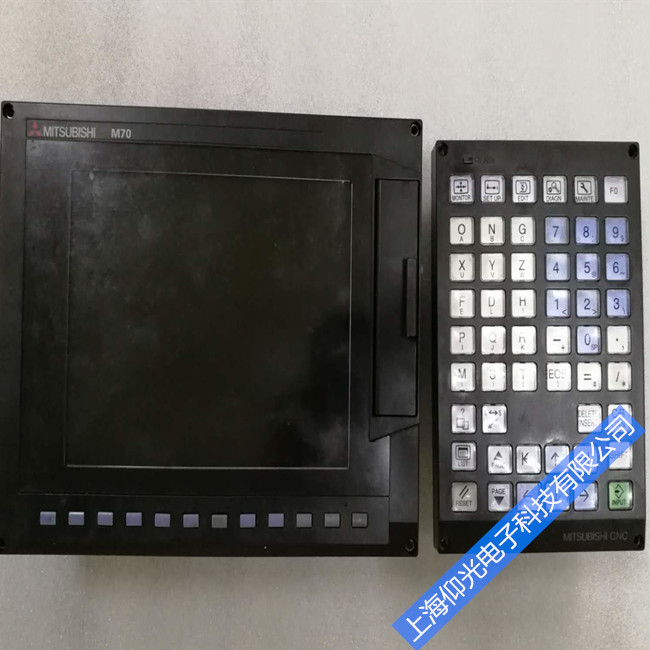

三菱數控系統開機后常見故障報警及排除
開機后可能在[診斷]――[報警] 畫面上顯示很多故障報警,而且有些報警調試與實際現象并不相同 ,需要分析判斷予以解除。
2.1 [M01 0006 XYZ]――這一故障報警表明某一軸或3軸全部超過硬極限。
現象: 實際情況是各軸尚未運動并未碰上極限開關。
故障分析及排除:
A. 各極限開關信號地址是按照系統規定連接,但接成了常開點,系統因此檢測到了過行程故障。
處置: 只需將極限開關接成了常閉點,該故障消除。
B. 各極限開關信號地址不是按照系統規定連接。
處置:設置參數#2073,#2074,#2075,#1226 ,將極限開關信號接成了常閉點。
2.2
[S02 2219 XYZ] ,
[S02 2220 XYZ] ,
[S02 2225 XYZ],
[S02 2236 XYZ]――初始參數設置錯誤。
處置: 這表示開機后設定的伺服參數不對,要根據電機或編碼器型號進行設置。
2.3 [Y03 MCP XYZ]――伺服驅動器未安裝
現象:實際情況是伺服驅動器已安裝,為什么會出現這類報警?
分析和處置:
1. 各連接電纜未插緊,將各電纜拔下后重新插緊。
2. 某條電纜有故障,更換電纜。
3. 上電順序不對。應該先上伺服系統電,最后對控制器上電。
4.驅動器的軸號正確設定. 或終端插頭未連接.
2.4 [Z55-RI/O未連接]
現象:實際情況是系統根本未有配備RI/O.而另一情況是系統確實配備了RI/O而且連接完成。但為何還會出現這種報警?
分析:● 上電順序不對。先對控制器上電而后對RIO上電,結果造成控制器檢測不到RIO.
●.主電纜CF10(控制器――基本I/O)連接不良。
處置:
1. 改變上電順序。
2. 將CF10電纜重新插拔上緊。
3.檢查對RI/O的供電電源。
轉載請注明出處:上海仰光電子科技專業伺服驅動器維修,伺服電機維修http://ajsbjia.cn/weixiu/weixiu4586.htm
