發布者：mzx    來源：上海仰光     發布時間：2022-7-14

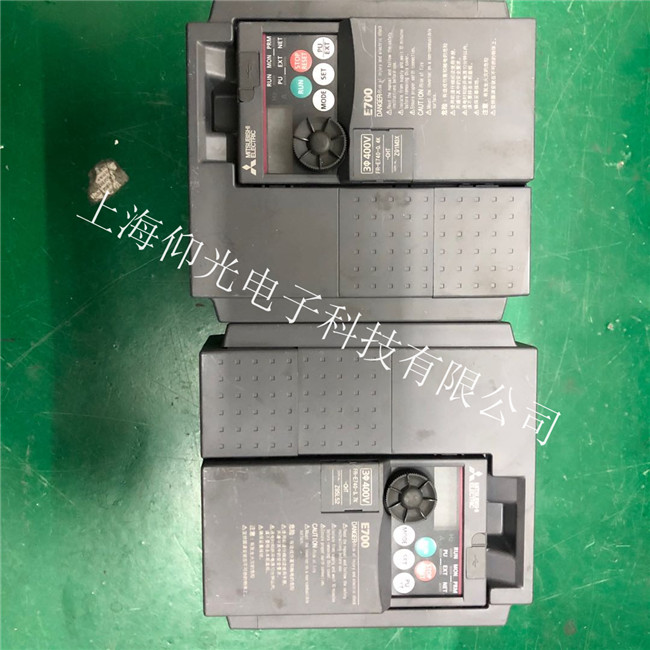

三菱變頻器FR－E024-0.75K開機無法啟動維修技術案例
1、三菱FR－E024-0.75K開機無法啟動維修一例
    此機無提供任何癥狀信息，通電開機顯示后要啟動馬達時顯示屏顯示“E.THT”錯誤。查看說明書是指輸出電流已經超過額定電流的150%，變頻器處于電子過流保護狀態，停止變頻器輸出保護住其它電路，初步判斷為電流檢測電路中出現的故障。檢測霍爾電流偵測器時無發現任何壞件，更換一個同一型號的偵測器后發現該機不但能啟動并能使馬達順利的運轉起來，查看輸出電流時顯示0.8A屬正常狀態。拆開壞的偵測器后發現該電路板兩面都附有油污，首先用酒精清洗干凈電路板上的油污后并吹干，重新裝回功率控制基板后啟動癥狀果然消除，故懷疑此機故障是由于平時保養不善所造成的。
2、三菱E500變頻器維修
    故障現象：開機無顯示。
    檢　修：拆機后發現電源基板的部分銅膜已被燒毀，無任何電壓輸出。經過檢查發現開關管已擊穿，厚膜集成電路內IC（M51996）的Va腳與GND已經短路，振離器的10.11也短路，拆下IC后檢查發現已壞，導致燒壞開關管，使該電源電路無法工作，更換后癥狀解除。
3、三菱0.4KW變頻器維修
　  故障現象：接通電源無反應。
　  檢查方法：測量電源各路輸出均基本正常，且電源連接良好。拆下CPU板后發現較臟，清洗吹干后試機，有顯示但一閃一閃不正常，分析為清洗不徹底所致，逐個把元件焊下用天那水將其引腳擦干凈后試機一切正常。
4、三菱11KW泛用型變頻器維修一例
    接修一臺三菱11KW變頻器，接通電源無任何反應。檢查開關后發現已被更換，但仍良好，M51996的VCC端無電壓，盡管此時直流母線已建立560V高壓，測其供電電阻正常。濾波電容亦良好，更換二次整流三極管D1后VCC端能達到15V但無法起振，查一啟遍外圍元件發現無損壞后，確認M51996損壞。更換M51996后通電試機，屏幕已有顯示，+5V輸出亦正常，但維持不到3秒，M51996再次損壞，同時損壞的還有負反饋電阻等等。由于之前檢測過尖峰電壓吸收電路以及負載均無問題，故唯有懷疑開關變壓器了，鑒于開關變壓器的資料數據欠缺，在沒有相同型號對比情況下，用電感表并不能確反映其好壞，決定將其用新銅線繞一遍，裝上繞好的變壓器以及更換其它損壞元件后試機一切正常。
