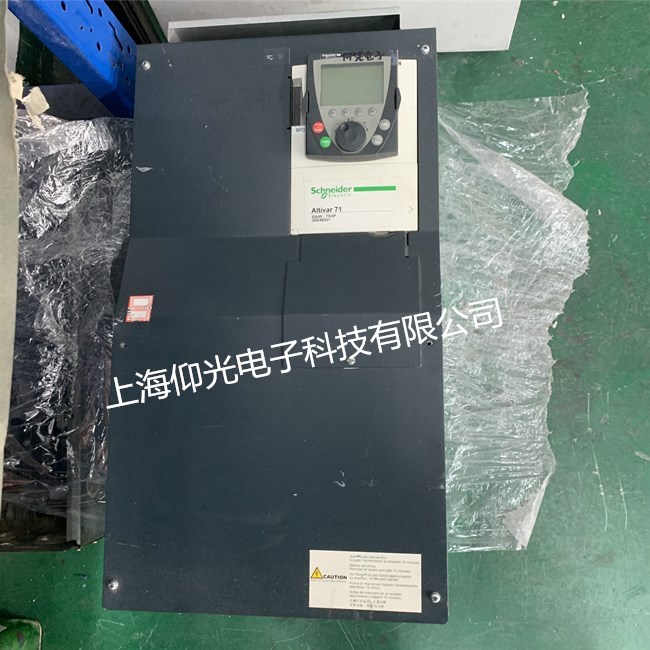

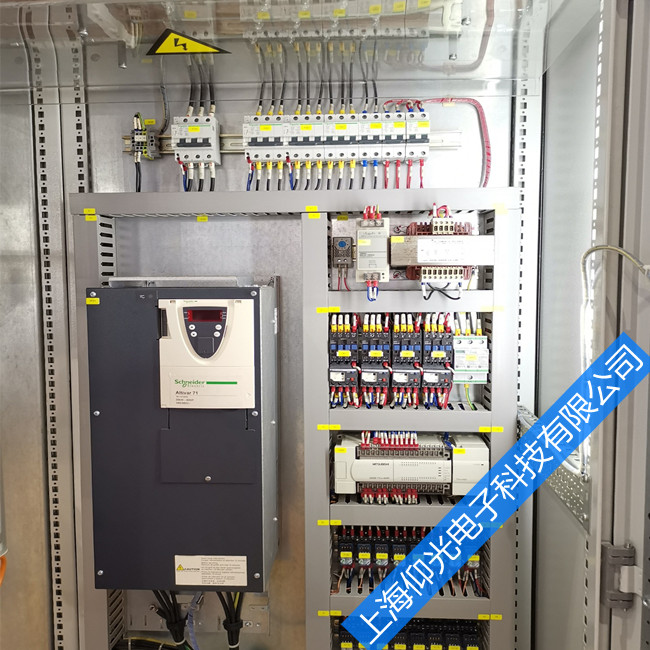

維修服務項目施耐德變頻器維修ATV71HD55N4Z報警Er7故障修理
發布者:zyp 來源:上海仰光電子科技有限公司 發布時間:2022-7-27

施耐德變頻器常見故障報警維修方法:
(1)施耐德變頻器OC報警
鍵盤面板LCD顯示:加、減、恒速時過電流。
對于短時間大電流的OC報警,一般情況下是驅動板的電流檢測回路出了問題,模塊也可能已受到?jīng)_擊(損壞),有可能復位后繼續出現故障,產生的原因基本是以下幾種情況:電機電纜過長、電纜選型臨界造成的輸出漏電流過大或輸出電纜接頭松動和電纜受損造成的負載電流升高時產生的電弧效應。
小容量(7.5G11以下)變頻器的24V風扇電源短路時也會造成OC3報警,此時主板上的24V風扇電源會損壞,主板其它功能正常。若出現“1、OC2”報警且不能復位或一上電就顯示“OC3”報警,則可能是主板出了問題若一按RUN鍵就顯示“OC3”報警,則是驅動板壞了。
(2)施耐德變頻器OLU報警
鍵盤面板LCD顯示:變頻器過負載。
當G/P9系列變頻器出現此報警時可通過三種方法解決:首先修改一下“轉矩提升”、“加減速時間”和“節能運行”的參數設置其次用卡表測量變頻器的輸出是否真正過大最后用示波器觀察主板左上角檢測點的輸出來判斷主板是否已經損壞。
(3)施耐德變頻器OU1報警
鍵盤面板LCD顯示:加速時過電壓。
當通用變頻器出現“OU”報警時,首先應考慮電纜是否太長、絕緣是否老化,直流中間環節的電解電容是否損壞,同時針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表測量一下中間直流環節電壓,若測量?jī)x表顯示電壓與操作面板LCD顯示電壓不同,則主板的檢測電路有故障,需更換主板。當直流母線電壓高于780VDC時,變頻器做OU報警當?shù)陀?50VDC時,變頻器做欠壓LU報警。
(4)LU報警
鍵盤面板LCD顯示:欠電壓。
如果設備經常“LU欠電壓”報警,則可考慮將變頻器的參數初始化(H03設成1后確認),然后提高變頻器的載波頻率(參數F26)。若E9設備LU欠電壓報警且不能復位,則是(電源)驅動板出了問題。
(5)EF報警
鍵盤面板LCD顯示:對地短路故障。
G/P9系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。
(6)Er1報警
鍵盤面板LCD顯示:存貯器異常。
關于G/P9系列變頻器“ER1不復位”故障的處理:去掉FWD—CD短路片,上電、一直按住RESET鍵下電,知道LED電源指示燈熄滅再松手然后再重新上電,看看“ER1不復位”故障是否解除,若通過這種方法也不能解除,則說明內部碼已丟失,只能換主板了。
(7)施耐德變頻器Er7報警
鍵盤面板LCD顯示:自整定不良。
G/P11系列變頻器出現此故障報警時,一般是充電電阻損壞(小容量變頻器)。另外就是檢查內部接觸器是否吸合(大容量變頻器,30G11以上且當變頻器帶載輸出時才會報警)、接觸器的輔助觸點是否接觸良好若內部接觸器不吸合可首先檢查驅動板上的1A保險管是否損壞。也可能是驅動板出了問題—可檢查送給主板的兩芯信號是否正常。
(8)施耐德變頻器Er2報警
鍵盤面板LCD顯示:面板通信異常。
11kW以上的變頻器當24V風扇電源短路時會出現此報警(主板問題)。對于E9系列機器,一般是顯示面板的DTG元件損壞,該元件損壞時會連帶造成主板損壞,表現為更換顯示面板后上電運行時立即OC報警。而對于G/P9機器一上電就顯示“ER2”報警,則是驅動板上的電容失效了。
施耐德變頻器維修的故障信號處理方法如下:
(1)檢查電動機是否發熱。
如果電動機的溫升不高,則首先應檢查負載的大小,加減速時間,運行周期時間設置是否合理,并修正V/F特性,檢查變頻器的電子熱保護功能預置得 是否合理,如變頻器尚有余量,則應放寬電子熱保護功能的預置值;如變頻器的允許電流已經沒有余量,不能再放寬,且根據生產工藝,所出現的過載屬于正常過 載,則說明變頻器的選擇不當,應加大變頻器的容量,更換變頻器。這是因?yàn),電?dòng)機在拖動變動負載或斷續負載時,只要溫升過高,而所出現的過載又屬于正常過 載,則說明是電動機的負荷過重。這時,首先應考慮能否適當加大傳動比,以減輕電動機軸上的負荷。如能夠加大,則加大轉動比;如果傳動比無法加大,則應加大 電動機的容量。
(2)檢查電動機側三相電壓是否平衡。 1、欠壓
說明變頻器電源輸入部分有問題,需檢查后才可以運行。
溫度過高
如電動機有溫度檢測裝置,檢查電動機的散熱情況;變頻器溫度過高,檢查變頻器的通風情況。
3、其他情況
如硬件故障,通訊故障等,可以同供應商聯系。
3、 常見故障現象分析及處理方法
一般來說,當你拿到一臺有故障的變頻器,再上電之前首先要用萬用表檢查一下整流橋和IGBT模塊有沒有燒,線路板上有沒有明顯燒損的痕跡。
具體方法是:用萬用表(最好是用模擬表)的電阻1K檔,黑表棒接變頻器的直流端(-)極,用紅表棒分別測量變頻器的三相輸入端和三相輸出端的電阻,其阻值應該在5K-10K之間,三相阻值要一樣,輸出端的阻值比輸入端略小一些,并且沒有充放電現象。然后,反過來將紅表棒接變頻器的直流端(+)極,黑表棒分別測量變頻器三相輸入端和三相輸出端的電阻,其阻值應該在5K-10K之間,三相阻值要一樣,輸出端的阻值比輸入端略小一些,并且沒有充放電現象。否則,說明模塊損壞。這時候不能盲目上電,特別是整流橋損壞或線路板上有明顯的燒損痕跡的情況下尤其禁止上電,以免造成更大的損失。
如果以上測量結果表明模塊基本沒問題,可以上電觀察。
