煙臺羅克韋爾變頻器維修掉電重啟變頻器失敗問題維修

保證電機能夠連續運行，變頻器應具備掉電重啟動功能。變頻器在帶負荷掉電試驗時，發現變頻器掉電后不能重新啟動，并且報警顯示“F10114一11 Main PS Low”（11主電源電壓過低）故障，變頻器一直保持在“Stop asserted”（確認停機）狀態。

前期AB變頻器維修調試得知，AB變頻器先送控制電源，后送主電源，就會報出F10114故障且不能自行復位。這是由于變頻器內部缺陷造成的。正常操作時，變頻器采取先送主電源，后送控制電源的方法予以避免出現故障；但因控制電源采用外部UPS直供，在變頻器掉電及其恢復過程中便無法避免F10114故障的報出。在這種變頻器維修故障狀態下，變頻器屏蔽了啟動指令。




AB變頻器抗低電壓穿越能力較差，需要依賴外部智能控制器根據輸入電源的電壓情況判斷和發出啟動指令來完成。單獨對智能控制器做掉電試驗，變頻器均能收到重啟動信號。經多次變頻器維修試驗發現，當直流母線電壓跌落至75%下時，若變頻器輸入電源恢復正常，變頻器將先進入預充電狀態。只有在預充電完成后，變頻器才進入Ready狀態，接受有效的啟動信號，否則會一直保持在停機狀態。因此，要實現變頻器重啟動，最好從內部邏輯控制的角度優化改進，一并解決變頻器維修故障及啟動信號處理的問題。

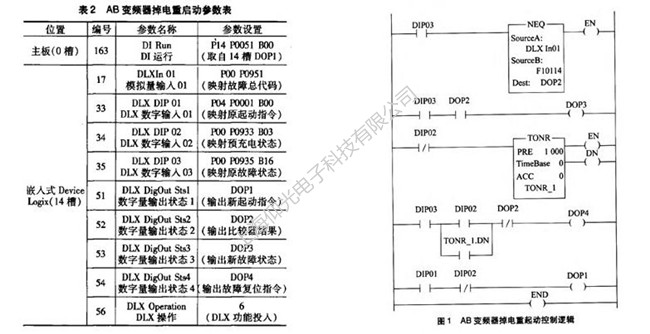

AB變頻器配置DeviceLogix嵌入式組件，可用于編制變頻器的應用程序和實現輔助控制功能。本次變頻器維修案例采用Logix控制邏輯實現變頻器掉電重啟動，相關變頻器維修設置參數設置見表2。




變頻器維修時使用變頻器內部的比較器NEQ邏輯，當變頻器報出F10114故障時使DOP2置“0”，而報其他故障時使DOP2置“1”。將DOP2與原故障狀態DIP03相“與”，作為新故障狀態DOP3輸出，確保變頻器不因上電而報故障。當輸入電源恢復正常后，使用預充電過程信號DIP02和完成后的上升沿信號TONR-1.DN，均關聯輸出故障復位指令DOP4，可靠消除F10114故障。同時，將原啟動指令DIP01和預充電完成信號(DIP02取“非”)相“與”，作為新起動指令DOPl輸出。以梯形圖的形式編寫變頻器維修故障及啟動信號處理程序，如上圖所示。

完成變頻器維修改進后，分別設定掉電時間為2S、10S和30S，再次進行試驗，變頻器均能重新啟動并帶負荷正常運行。
