維修服務項目丹佛斯變頻器OC報警過流故障分析維修方法
發布者:mzx 來源:上海仰光 發布時間:2023-2-27

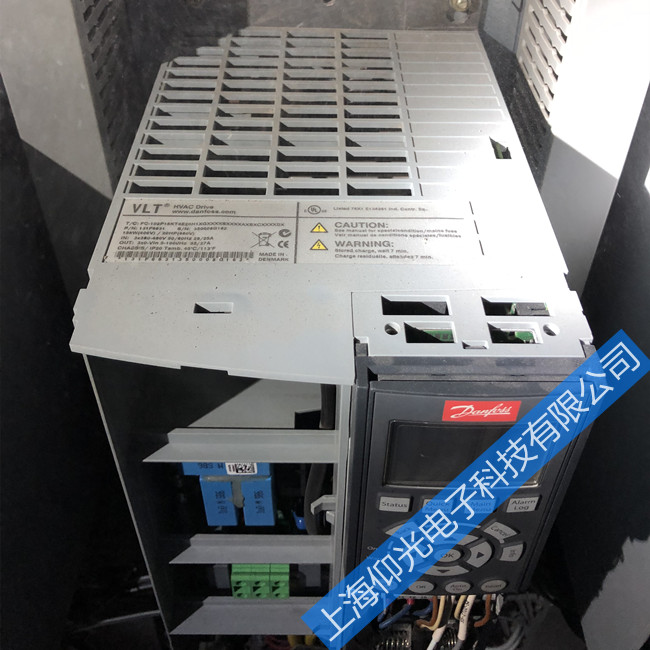

丹佛斯變頻器OC報警過流故障分析維修
故障現象:
(1)重新啟動時,一升速就跳閘。這是過電流十分嚴重的現象。主要原因有:負載短路,機械部位有卡住;逆變模塊損壞;電動機的轉矩過小等現象引起。
(2)上電就跳,這種現象一般不能復位,主要原因有:模塊壞、驅動電路壞、電流檢測電路壞。
(3)重新啟動時并不立即跳閘而是在加速時,主要原因有:加速時間設置太短、電流上限設置太小、轉矩補償(V/F)設定較高。
案例分析:(1)變頻器一啟動就跳“OC”
分析與維修:打開機蓋沒有發現任何燒壞的跡象,在線測量IGBT(7MBR25NF-120)基本判斷沒有問題,為進一步判斷問題,把IGBT拆下后測量7個單元的大功率晶體管開通與關閉都很好。在測量上半橋的驅動電路時發現有一路與其他兩路有明顯區別,經仔細檢查發現一只光耦A(yù)3120輸出腳與電源負極短路,更換后三路基本一樣。模塊裝上上電運行一切良好。
(2)變頻器通電就跳“OC”且不能復位。
分析與維修:首先檢查逆變模塊沒有發現問題。其次檢查驅動電路也沒有異,F(xiàn)象,估計問題不在這一塊,可能出在過流信號處理這一部位,將其電路傳感器拆掉后上電,顯示一切正常,故認為傳感器已壞,找一新品換上后帶負載實驗一切正常。
轉載請注明出處:上海仰光電子科技專業伺服驅動器維修,伺服電機維修http://ajsbjia.cn/weixiu/weixiu6109.htm
【 我們確?梢孕藓脺y(cè)試好給客戶!。。 伺服驅動器維修,伺服電機維修,變頻器維修
