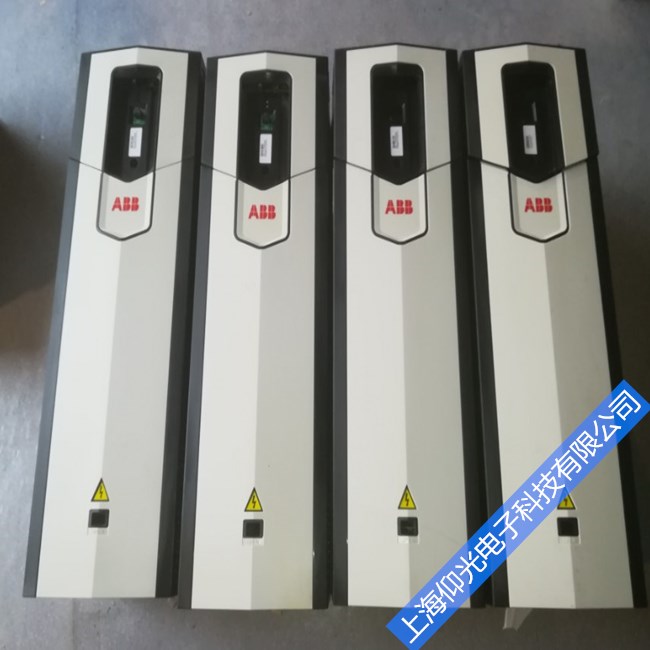

ABB 變頻器基本結構與常見故障與維修分析
ABB 變頻器基本結構
ABB 變頻器 ACS800 系列結構主要包括以下四個部分。第一，整流部分。整流部分主要顯示的是二極管、IGBT 以及晶閘管直接的整流關系。第二，儲能部分。ABB 變頻器既有電感儲能，也有電容器儲能。儲能部分主要是為變頻器的變頻工作提供能力。第三，IGBT 模塊。該模塊是 ABB 變頻器的電路的重要組成部分，具備高輸入阻抗和導通壓降兩個優勢。第四，信息采集傳遞部分 。主要通過 I/O 板、主電板等設備對信息進行有效的收集、傳遞和控制。
ABB 變頻器常見硬件故障及處理方法
ABB 變頻器故障主要可分為硬件故障與軟件故障兩大類，硬件故障主要是外圍環境影響、操作使用不當、硬件自身原因?qū)е�，軟件故障主要由變頻器參數設置不當引起。文章主要討論變頻器使用過程中出現的常見硬件故障及其處理方法。
IGBT 模塊燒壞
故障現象：柜內有煙、變頻器熔絲斷、報短路或接地故障、R8i 模塊插光纖處的小孔外碳灰比其他模塊多、熔絲燒斷后變頻器會報“INT CONFIG”“POWERFAIL”。
故障原因
IGBT 板發生爆炸、燃燒，LCL 濾波模塊電容包發生爆炸、燃燒或?qū)Φ胤烹�。處理辦法：原模塊抽出，清理艙內碳灰后，更換上新模塊（注意庫存模塊 2 年內必須充電 1 次）。
單塊 IGBT 板壞
IGBT 驅動板一般是指由 IGBT 驅動芯片、驅動輔助電源、驅動外圍電路及接插件組成的板卡級電路產品，如圖 3 所示。1）故障現象：變頻器面板上報“SCINV 1 V”。故障原因：1 號模塊的 V 相 IGBT 板壞，但未發生燃燒情況。處理辦法：更換整個 R8i 模塊（自修更換 IGBT 板效果不佳）。應急措施：單動或降容啟動，更換 R8i 模塊的時間很短。
2）故障現象：報“START INHIBI”、從 R8i 插光纖的口能看到 AGPS 板亮紅燈、控制柜內安全接觸器不吸合、變頻器不啟動。故障原因：防誤啟動板損壞。處理辦法：更換防誤啟動板。應急措施：無。
3）故障現象：無明確指向性現象、板上指示燈會亮紅燈、DI/DO 口燒壞、24V 電源口燒壞。故障原因：RDCU 板壞。處理辦法：更換 RDCU 板，需硬件版本號一致，參數需要復制到新的RDCU 板上。應急措施：無。
4）故障現象：報“ENCODER ERR”“OVERCURRENT”“TORQFLT”。故障原因：RTAC 板損壞。處理辦法：更換 RTAC 板。應急措施：可屏蔽編碼器，更換編碼器時間不長。
5) 故障現象：報“BREAK FLT”。故障原因：制動器回路檢測故障，RDCU 板的 DI1 口未檢測到制動器接觸器 K2 的吸合信號。處理辦法：查看該檢測回路，由 RDCU 板的 24V 電源口出線，直至制動器接觸器 K2 的輔助觸點，再回到 RDCU 板的 DI1 口，多為接觸器輔助觸點損壞，需更換接觸器，少量為 24V 電源口燒壞和 DI1 口燒壞。應急措施：無。
