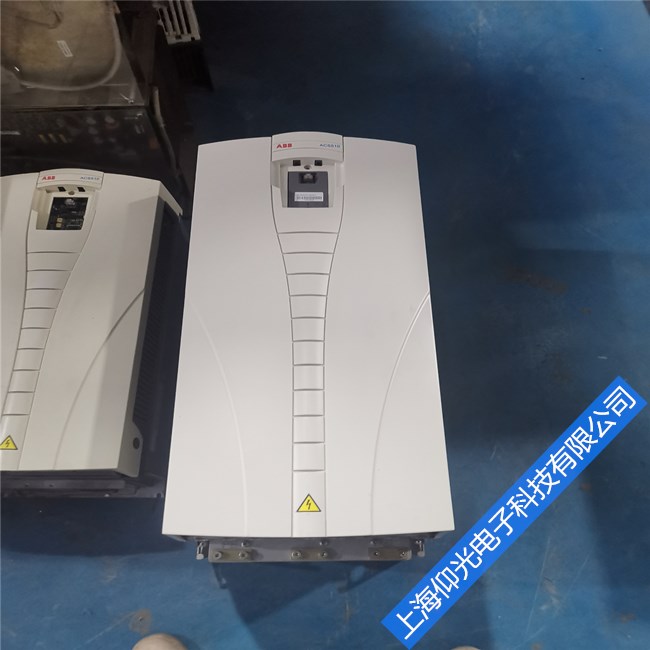

ABB變頻器報接地故障如何處理及故障原因分析

發布者:FHM    來源:上海仰光電子     發布時間:2024-4-10

ABB變頻器報接地故障如何處理及故障原因分析
ABB變頻器報接地故障如何處理及故障原因分析
ABB變頻器報接地故障應該是負載端有漏電部位,使用萬用表測量負載端對地電阻。
(1)檢知異常狀態后自動地進行修正動作,如過電流失速防止,再生過電壓失速防止!
(2)檢知異常后封鎖電力半導體器件PWM控制信號,使電機自動停車。如過電流切斷、再生過電壓切斷、半導體冷卻風扇過熱和瞬時停電保護等。
1、上電顯示正常。進行操作啟動,即跳“GF”故障,并未運行起來,或者是一點運行的跡象都沒有。很痛快地即跳接地故障了。此時的“GF”故障相當于其它變頻器的“OC”故障,故障部位在逆變模塊或驅動電路。CPU在發送觸發脈沖的瞬間,檢測到某只IGBT管子有異常大的管壓降,未能在觸發脈沖到來期間正常開通。事實上在此時間內,變頻器的電流互感器根本未檢測到輸出電流的信號。此時的“GF”故障信號是由驅動電路的模塊故障檢測電路,回饋CPU的。(此故障動作由試驗得出。)
修復與檢查:檢測逆變塊的好壞,尤其不能忽略對觸發端子的檢查;檢查驅動電路,尤其不能忽略對驅動電源濾波電容的檢查,測量驅動電壓正常,但是否有一定的電流驅動能力。
2、運行中跳“GF”故障,為電流檢測電路報的故障。須區分兩個方面,一方面為正常的故障停機動作,由電流互感器檢測到異常的過流,報CPU實施故障停機保護;一方面為電流互感器的后續電流信號處理電路不良,如電阻元件變值等使“GF”故障電壓整定點漂移,造成誤報故障。電流互感器來的信號,一路經由運算放大器處理,送CPU用作電流顯示及故障報警處理,一路送電壓比較器,報出“GF”故障。(注:此電流互感器后續電路未及詳查,但據眾多的故障現象推斷得出,僅供參考。)
修復與檢查:當落實確為誤報故障時,并不一定非得換主板修復,詳查電流互感器及其后續電路應能修復之。
3、順便分析一下,當運行中報OL1、OL2、OL3過流故障時,是由電流互感器及后續電流信號處理電路,在運行中檢測電流信號,送CPU后,經判斷、降頻等處理后,報出的過流故障信號。對于突發性的異常過流故障,或模塊損壞、驅動電路異常故障,則直接由驅動電路回饋CPU,CPU則會報出OC故障。
4、由此聯想到其它變頻器對欠壓、過壓故障的不同處理。對于欠壓,上電后經檢測延時,至少5秒以后,才報出。5秒前啟動可以運行,但接著跳欠壓故障;對于過壓故障,上電后即跳故障,禁止運行?梢出設計人員對過壓故障的重視程度要大于欠壓故障,也可知道,過壓故障對變頻器的危害會大于欠壓故障對變頻器的危害。而設計人員對不同故障報警的處理,也便可以理解了
