施耐德觸摸屏黑屏維修的思路和方法

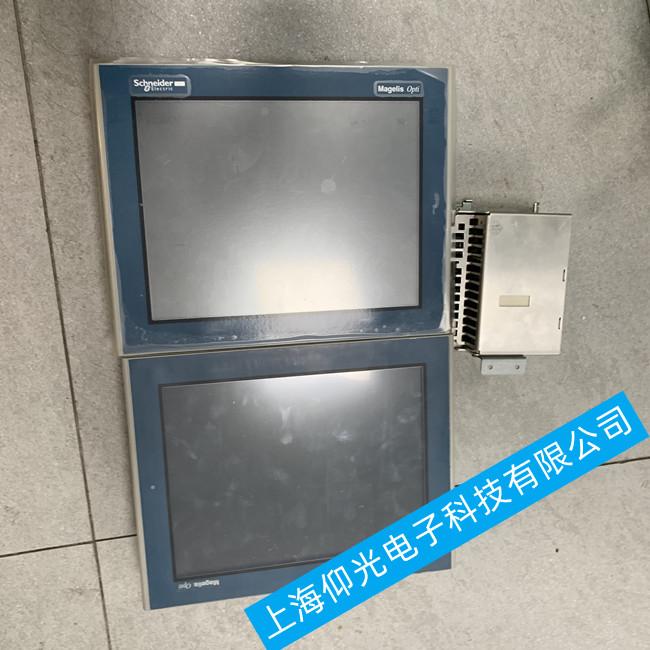

觸摸屏上電后，顯示屏不顯示故障（在觸摸屏維修行業中通常稱為黑屏故障）。 將+ 24V電壓施加到Schneider XBTGT5330觸摸屏的電源端子后，觸摸屏上的操作指示燈首先顯示為綠色，然后變?yōu)槌壬�，但不�?huì)顯示
分析觸摸屏的維護思路。觸摸屏顯示屏上的操作指示燈可以從綠色更改為橙色，但是屏幕無法正常顯示，這表明觸摸屏的內部電源電路一直在工作。根據觸摸屏上電后的故障現象，對觸摸屏的維護思路和故障部位進行如下分析：1。液晶顯示屏本身發生故障； 2。黑屏是由高壓板故障，燈泡電源和工作電壓故障引起的； 3。燈燒壞了。 4。黑屏是由主控板故障引起的。 5， 黑屏是由于開關電源異常引起的。
觸摸屏維修方法和步驟。根據對觸摸屏維修思路和故障部位的分析，昆山中宇工控電路板維修工程師結合觸摸屏工作原理，遵循最簡單的維修步驟，很難進行以下檢查：
上電后，使用萬用表的電壓文件檢測電源板各分支輸出的電源電壓。 測試結果為+ 5VDC電壓，±15VDC電壓，+ 24VDC電壓正常，表明開關電源正常，消除了開關電源出現問題的可能性。
使用高壓檢測器檢測高壓板提供給燈的工作電壓，結果表明該電壓僅為幾伏，這表明故障的原因是觸摸屏的黑屏 是高壓板故障引起的。檢查高壓輸出板上的相關電路，發現場效應晶體管（2SD3125）的漏極和源極已損壞，并且一個1ω貼片電阻被燒毀。
更換性能良好的2SD3125場效應晶體管和相同規格的電阻器后，安裝高壓板，并向Schneider XBTGT5330觸摸屏電源的電源端子添加+ 24V電源。 光柵出現在觸摸屏上并顯示普通圖像。
施耐德XBTGT5330觸摸屏維修經驗總結。當觸摸屏高壓板上的場效應晶體管發生故障時，電路中的電流會迅速增加，并且串聯的2SD3125場效應晶體管的源極會為串聯的1Ω貼片電阻器增加一個大電流，從而導致1ω貼片電阻器 被燒光了。斷開連接會使高壓板的升壓功能無效，不會向燈輸出高壓，并且會發生黑色觸摸屏故障。檢修此類故障時，必須根據觸摸屏的結構原理，首先對導致觸摸屏黑屏的各種故障范圍進行分類，然后逐一檢查判斷，以縮小故障范圍，從而縮小故障范圍。 可以迅速找到施耐德XBTGT5330觸摸屏黑屏故障的原因。維修Schneider XBTGT5330觸摸屏。
造成變頻器故障的主要因素是什么
導致逆變器故障的主要因素是環境因素以及選擇和使用因素。
1。 變頻器故障的原因與生產環境有很大關系，主要包括以下幾個方面：
1。 變頻器故障引起的腐蝕性氣體。一些化學品制造商的車間中存在腐蝕性氣體。 這些氣體可能是變頻器故障的原因之一，如下所示：
（1）撥動開關是由腐蝕性氣體引起的，繼電器的接觸不良會導致變頻器故障。
（2）腐蝕性氣體引起的晶體間短路會導致變頻器故障。
（3）端子的腐蝕會導致主電路短路，從而導致逆變器故障。
（4）電路板腐蝕引起的設備間短路引起的逆變器故障。
2。 諸如金屬之類的導電粉塵以及由粉塵引起的變頻器故障。導致變頻器故障的因素主要存在于采礦，水泥加工，建筑工地和其他粉塵生產企業。
（1）導電性粉塵（例如金屬）過多會導致主電路短路，從而導致變頻器故障。
（2）灰塵被散熱器擋住。 溫度過高會導致跳閘和燃燒，從而導致逆變器故障。
3。 冷凝水，濕氣，濕氣和高溫會導致變頻器故障。這些導致逆變器故障的因素主要是由于天氣或使用地點的特殊環境所致。
（1）水分引起的電網變色會導致接觸不良并導致逆變器故障。
（2）變頻器因高溫跳閘。
（3）由于水分，主電路板的銅板之間起火導致變頻器故障。
（4）水分會引起變頻器內部電阻的電腐蝕，斷線會導致變頻器故障。
（5）絕緣紙中的冷凝水會導致放電失敗并導致變頻器故障。
2。 人為因素導致的逆變器故障主要是由于選擇不正確以及將參數調整到最佳使用狀態引起的。
1。 錯誤選擇逆變器會導致逆變器過載并導致逆變器故障。
2。 這些參數無法調整到最佳使用狀態，這將導致變頻器頻繁的過電流，過電壓和其他頻繁的跳閘保護，從而導致變頻器提前老化并發生故障。
CT機雷擊故障的維護與排除
使用CT檢查患者時，在雷暴天氣下，幾聲雷鳴后，CT機上的PDU650V接觸器斷開，因此無法使用CT機。
故障分析：
該CT機器具有自己的自診斷程序。 發生故障時，CT上的控制電路板將記錄故障時間，故障代碼以及可能發生故障的位置。并且您可以使用計算機來調用故障記錄數據。 根據故障代碼和計算機給出的提示，結合故障現象，引起故障的部分應由GANTRY機架的高壓部分引起�？紤]到當時使用雷暴，最初估計雷電損壞電路板的可能性相對較大。
故障排除和故障排除：
電路板維護人員使用CT機器隨機測試軟件來依次測試機器。工作站正常，燈絲板，KV板和轉子板正常。 120kV 0mA的掃描可以通過。 當掃描電流增加時，掃描無法通過。 檢查錯誤報告是否與先前的故障代碼相同。 故障發生過程是相對固定的。電路板維護人員打開了GANTRY機箱蓋以進行進一步檢查。卸下GANTRY左右蓋板。將維護開關轉到ON位置，然后轉動螺絲框架。燃燒的氣味表明內部電子組件可能被燃燒。逐一檢查CT機中的電路板。 檢查CTVRC電路板時，發現CTVRC電路板上的電阻器上有明顯的黑標。 拆下電路板，并用萬用表測試R15。當R16，R19和R18為電阻器時，測試結果表明這些電阻器顯示為無窮大，表明這些電阻器均已耗盡。然后繼續使用萬用表檢查1GBT大功率場效應管。 發現這四個管的漏極和源極之間的正向和反向電阻為0，表明這四個場效應管已經損壞。根據電路原理，繼續查找并分析四個IGBT泄漏源的擊穿原因。 IGBT的漏極和源極之間有650V DC。 當遇到雷暴天氣時，可能是閃電進入，并且650VDC電壓疊加在一起，并加在IGBT的漏極和源極之間。 強電壓會損壞這些管。繼續用萬用表仔細檢查其他組件，發現TSC426已燒壞。
根據電路圖，更換損壞的電阻器，TSC426和IGBT大功率場效應晶體管以及其他具有相同型號和規格的組件。 檢查其他電路并沒有發現問題后，請安裝電路板，然后按顯示器上的維修診斷發生器。 診斷-執行手動測試，輸入“ S17”，觀察四個黃色二極管（例如CT VRC板HLMP1719）點亮，表明驅動器正常，然后鍵入“ N”和“ END”退出“服務””程序。此時，再加上高壓階躍再加上mA測試，一切正常。
通過修理這些CT機的電路板，可以得出結論，故障原因似乎是由雷電引起的。 真正的原因是雷電保護電路設計不當，以致雷電進入時保護電路無法保護。CT機電路板上的許多組件已燒壞。 建議制造商設計經過多次測試的防雷電路和其他保護電路，以設計完整有效的保護電路，以有效地發揮人員和設備安全保護的作用。
|
