FANUC伺服放大器主電源維修

故障現象

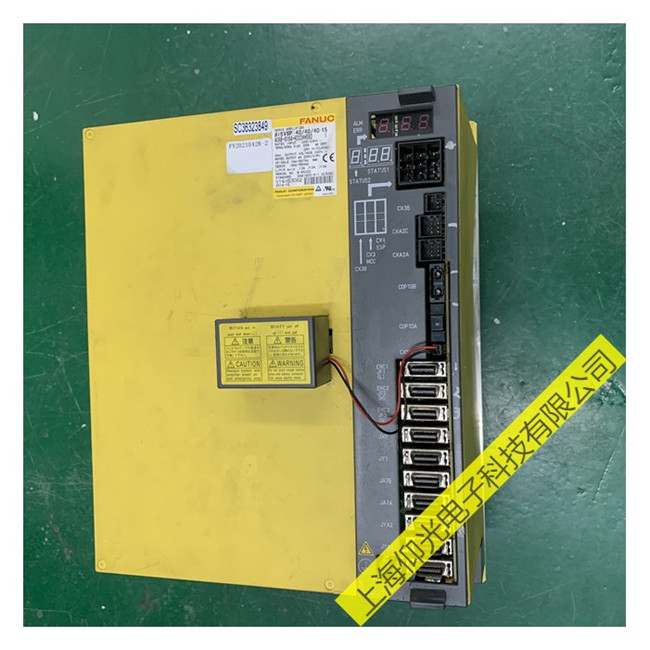

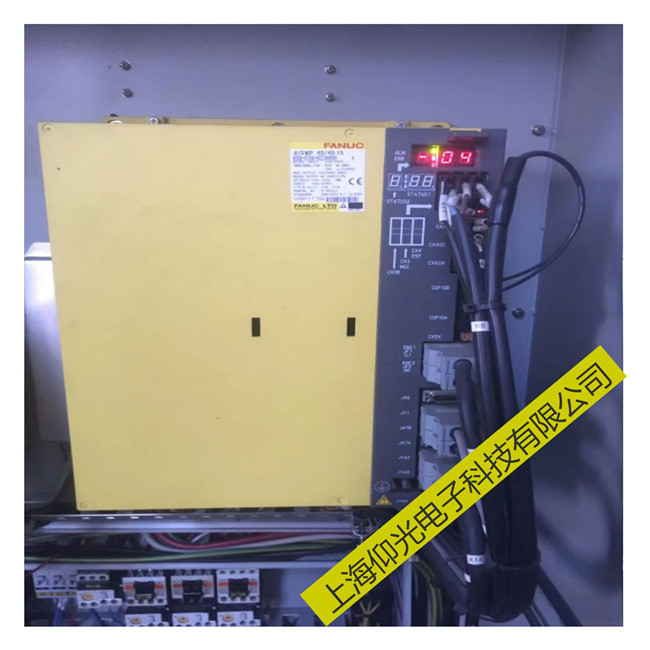

一臺FANUC數控系統的加工中心開機后，同時出現607、613 X Y Z軸報警信息，β SVPM3-15i/A一體型伺服放大器(A06B-6134-H303#A)的數碼管STATUS1顯示故障代碼為4（查報警代碼為主電源缺相）





發那科fanuc伺服放大器維修-檢測維修


1.輸入3相220VAC電源電壓缺相

2.伺服放大器損壞。經過檢查，輸入電源沒問題，那就是伺服放大器損壞了。



拆開放大器外殼，在輸入3相220VAC電源的端子臺旁邊，一眼就看到幾排黃黑黃黑的貼片電阻。這些電阻應該以前維修更換過，后來經過長期的受熱又發黃發黑了。經過分析，這幾排電阻就是3相220VAC電源缺相檢測電路的電阻。每相接有6個串聯的2.4k貼片電阻，然后連接到主控板，與一些二極管、電阻、電容和光耦組成缺相檢測電路，最后由光耦把缺相信號輸出到一個FANUC專用芯片。在線測量這些2.4k電阻，測得R相連接的其中兩個電阻開路，因其他電阻也都發黃發黑，更換全部2.4k電阻。檢測缺相檢測電路的其它元件，都正常。將放大器裝回機器試機，一切OK。
